任意のガス/測定濃度をお選びいただけるガス濃度計です。
NDIR（非分散赤外吸収法）、PAS（光音響分光法）、磁気式酸素濃度計などを用いて、様々なガスの高精度・同時計測を実現します。
製品情報PRODUCT INFO
- ホーム
- 製品情報
- 光部品・モジュール
- ガスセンサ・ガス分析計
- ガス濃度計 ANAREX
赤外線計測機器・装置
- 赤外センサ、カメラの試験
- サーモグラフィ
- ガス検知カメラ
- 赤外カメラ
- ハイパースペクトルカメラ
- 防衛用途関連製品
- 分光測定
光部品・モジュール
- 光源
-
オプティクス（光学部品）
-
赤外窓・ウインドウ
- 赤外 窓材の特性一覧
- ゲルマニウム(Ge)窓 (1.8～23μm)
- シリコン(Si)窓 (1.2～15μm)
- サファイア(Al2O3)窓 (0.17～6.5μm)
- フッ化カルシウム(CaF2)窓 (0.13～12μm)
- フッ化バリウム(BaF2)窓 (0.15～12μm)
- セレン化亜鉛(ZnSe)窓 (0.5～22μm)
- 硫化亜鉛(ZnS)窓 (0.37～14μm)
- ダイヤモンド窓 (220nm～THz・ミリ波・マイクロ波)
- カルコゲナイドガラス窓 (0.75～14μm)
- THz透過窓・ウインドウ
- 赤外 ビューポートフランジ
- 赤外 ウェッジ基板/ウェッジウインドウ
- 赤外 ブリュースターウィンドウ
- オプティカルフラット
- 光学フィルタ
- 赤外単レンズ（結像・集光用）
- 赤外カメラレンズ
- 試料基板 / 試料プレート
- 赤外プリズム
- ミラー・Winston Cone
- 赤外ファイバー（フレキシブル導波管）
- ガスセル・リキッドセル
-
赤外窓・ウインドウ
- センサ（検出器）
- 紫外線センサ・UV照度計
- ガスセンサ・ガス分析計
-
ダイヤモンド製品
- ダイヤモンド 真空窓
- CO2レーザ用 ダイヤモンド窓
- マイクロ波・THz用 ダイヤモンド窓
- X線用 ダイヤモンド窓
- ダイヤモンド X線フィルタ
- ダイヤモンド X線反射ターゲット
- ダイヤモンド 透過ターゲット
- CVDダイヤモンド X線ビームモニター
- ダイヤモンドレンズ (220nm～THz・マイクロ波)
- ダイヤモンド ATRプリズム
- ダイヤモンド ブリュースターウィンドウ
- ダイヤモンド ビームスプリッタ
- ダイヤモンドディスク / ダイヤモンドウェハ
- ダイヤモンド リキッドセル
- ダイヤモンド 箔/薄膜
- 超高精度ダイヤモンドボール
- ダイヤモンド製 ドームツイーター
- ダイヤモンド ヒートスプレッダ・ヒートシンク
- ダイヤモンド窓 (220nm～THz・ミリ波・マイクロ波)
- CVDダイヤモンド製 耐摩耗部品
- チョッパ・ロックインアンプ
光学部品向け非接触検査・評価装置
その他光学機器・部品
メーカー別で探す
-
取扱いメーカー
- Chromar Technology
- CI Systems
- ClydeHSI（Clyde HyperSpectral Imaging and Technology Ltd）
- InfraTec
- Janos Technology
- LinkedAll Aerial Solutions
- Noptel Oy
- Ophir（Ophir Optronics Solutions Ltd.）
- OPTICOELECTRON
- Raptor Photonics
- RICOR
- RP Optical Lab
- SCD（SemiConductor Devices）
- Sierra-Olympia（Sierra-Olympia Technologies Inc.）
- StingRay（Div. of G&H）
ガス濃度計 ANAREX
アプリケーション例
- リアルタイム排ガスモニタリング ：SO2、NO、NO2、O2、CO2
- TOC（全有機体炭素）計 ：CO2（100 / 500 / 2000 ppm）
- 高炉、転炉のガス計測 ：CO、CO2、CH4、O2
- 燻蒸ガスの濃度管理 ：CH3Br、SO2F2
- セメントプロセス制御 ：CO、CO2、O2、NOx
- 化学工業プロセス制御 ：CO、CO2、CH4、SO2、O2
特長
- ユーザフレンドリーな設計により、様々なガス分析に貢献します。
・様々なガス種・濃度から最適なセンサを選択可能
・リアルタイムで測定濃度を表示するタッチパネル付き
・19インチラックへ適した寸法設計
・ユーザのキャリブレーション操作簡単
・アナログ/デジタル出力
標準ラインナップ
- ラインナップ一覧 （データシートは型番をクリックしてご覧いただけます。）
| 型番 | 測定ガス・濃度範囲 | 用途 |
|---|---|---|
| AX-212200-00000 | CO2：0-20 Vol.-%、CO：0-1000 ppm | バイオガス、CEMS |
| AX-212200-00100 | CO2：0-20 Vol.-%、CO：0-10000 ppm | CEMS |
| AX-212223-43000 | CO2：0-20 Vol.-%、CO：0-1000 ppm、NO：0-2000 ppm、SO2：0-1000 ppm | |
| AX-032150-00000 | C2H4：0-1000 ppm、CO2：0-5 Vol.-%、O2：0-25 Vol.-% | 果実熟成 |
| AX-212121-00000 | CO2：0-100 ppm、CO2：0-1000 ppm、CO2：0-10000 ppm | プロセス管理、TOC計 |
| AX-210000-00000 | CO2：0-100 Vol.-% | プロセス管理 |
| AX-215000-00000 | CO2：0-100 Vol.-%、O2：0-25 Vol.-% | |
| AX-600000-00000 | SF6：0-50 ppm | 高電圧 |
上記以外のガス種・濃度レンジについては、下記「測定ガス・濃度」リストよりご希望をお選びいただきご相談ください。
測定ガス・濃度
下記リストより複数ガス種・測定濃度の組合せが可能です。
組合せ可否、価格・納期についてはお気軽にお問合せください。
| 測定方式 | 測定ガス | 測定濃度範囲（0-max） |
|---|---|---|
|
NDIR （2波長式） |
CO2（二酸化炭素） |
100 Vol.％、50 Vol.％、30 Vol.％、20 Vol.％、15 Vol.％、10 Vol.％、5 Vol.％、1 Vol.％、5000 ppm、2000 ppm |
| CO（一酸化炭素） |
100 Vol.％、30 Vol.％、20 Vol.％、15 Vol.％、5 Vol.％、2 Vol.％、10000 ppm、2000 ppm、1000 ppm |
|
| CH4（メタン） |
100 Vol.％、30 Vol.％、20 Vol.％、15 Vol.％、5 Vol.％、4.4 Vol.％、5000 ppm |
|
| C2H2（アセチレン） | 2.3 Vol.％ | |
| C2H4（エチレン） |
2.4 Vol.％、2000 ppm |
|
| C3H8（プロパン） |
100 Vol.％、1.7 Vol.％ |
|
| C4H10（ブタン） |
100 Vol.％、1.4 Vol.％ |
|
| SF6（六フッ化硫黄） |
100 Vol.％、70 Vol.％、30 Vol.％、5000 ppm、1000 ppm、50 ppm |
|
| SO2F2（フッ化スルフリル） |
6 Vol.％、100 ppm |
|
| SO2（二酸化硫黄） |
2000 ppm |
|
| CH3Br（ブロモメタン） | 5 Vol.％ | |
|
NDIR （多波長式） |
CO2/CO |
CO2：20 Vol.％、CO：1000 ppm、10000 ppm |
| CO2/SO2/NO |
CO2：20 Vol.％、SO2：1000 ppm、NO：3000 ppm |
|
| CO2/SO2/NO |
CO2：25 Vol.％、SO2：3000 ppm、NO：5000 ppm |
|
| CO2（濃度範囲3種） |
40 ppm・500 ppm・1000 ppm |
|
|
磁気式酸素濃度計 |
O2（酸素） |
100 Vol.％、50 Vol.％、25 Vol.％、10 Vol.％ |
|
電気化学式（寿命1年以下） |
O2（酸素） |
100 Vol.％、50 Vol.％、25 Vol.％、10 Vol.％ |
|
NDUV |
H2S（硫化水素） |
5000 ppm、1500 ppm、100 ppm |
| SO2（二酸化硫黄） |
3000 ppm、2000 ppm、1000 ppm、200 ppm |
|
| NO2（二酸化窒素） |
1000 ppm、200 ppm |
|
| NO（一酸化窒素） |
5000 ppm、3000 ppm、2000 ppm、300 ppm |
|
| PAS | SO2F2（フッ化スルフリル） |
220 ppm、100 ppm |
| CH3Br（ブロモメタン） | 200 g/m3 | |
| NH3（アンモニア） | 100 ppm | |
| NO（一酸化窒素） | 100 ppm | |
| SF6（六フッ化硫黄） | 100 ppm | |
| TCD | H2 in N2 or Air（水素） | 0.5 Vol% ～ 100Vol.% |
| H2 in He（水素） | 20-40 Vol% ～ 20-100Vol.% | |
| He in N2 or Air（ヘリウム） | 0.8 Vol% ～ 100Vol.% | |
| CO2 in N2 or Air（二酸化炭素） | 3 Vol% ～ 100Vol.% | |
| Ar in N2 or Air（アルゴン） | 3 Vol% ～ 100Vol.% | |
| CH4 in N2 or Air（メタン） | 2 Vol% ～ 100Vol.% | |
| NH3 in N2（アンモニア） | 10 Vol% ～ 100Vol.% | |
| SF6 in N2 or Air（六フッ化硫黄） | 2 Vol% ～ 100Vol.% | |
| 電気化学式（寿命2年以上） | CO（二酸化炭素） | 50 ppm、100 ppm、200 ppm、2000 ppm、5000 ppm、10000 ppm、20000 ppm |
|
C2H3CL（クロロエチレン） |
20 ppm、100 ppm | |
| CH2O（ホルムアルデヒド） | 10 ppm、50 ppm | |
| C2H4O（エチレンオキシド） | 10 ppm、100 ppm、500 ppm | |
| CH3SH（エチレンチオール） | 10 ppm | |
| CL2（塩素） | 10 ppm、50 ppm、200 ppm | |
| ClO2（二酸化塩素） | 1 ppm、10 ppm、50 ppm | |
| H2（水素） | 1000 ppm、2000 ppm、40000 ppm | |
| HCl（塩化水素） | 10 ppm、200 ppm | |
| HCN（シアン化水素） | 50 ppm | |
| HF（フッ化水素） | 10 ppm、100 ppm | |
| H2S（硫化水素） | 50 ppm、100 ppm、500 ppm、1000 ppm、2000 ppm、5000 ppm | |
| NH3（アンモニア） | 20 ppm、100 ppm、500 ppm、1000 ppm、2000 ppm、5000 ppm | |
| NO（一酸化窒素） | 5 ppm、250 ppm、2000 ppm | |
| NO2（二酸化窒素） | 5 ppm、20 ppm、2000 ppm | |
| O2（酸素） | 25 Vol.% | |
| O3（オゾン） | 1 ppm、10 ppm、100 ppm、1000 ppm | |
| PH3（ホスフィン） | 20 ppm、1000 ppm、2000 ppm | |
| SO2（二酸化硫黄） | 5 ppm、20 ppm、100 ppm、20 ppm |
仕様
| 測定仕様（参考） | |
|---|---|
| 分解能（Resolution） |
NDIR：0.1％ PAS：0.01％ 磁気式酸素濃度計：0.001％ |
|
再現性（Repeatability） *FS＝ Full Scale |
NDIR：1％FS PAS：0.1％FS 磁気式酸素濃度計：1％FS |
|
直線性誤差（Linearity） *FS＝ Full Scale |
NDIR：1％FS PAS：0.1％FS 磁気式酸素濃度計：1％FS |
| 応答時間 | <25 s (t90@60 L/h stable flow) |
| Warm-up時間 | <25 s (t90@60 L/h stable flow) |
| 測定ガス条件 | |
|---|---|
| 流入量 | 0.4 ~ 0.8 L/min |
| 温度 |
+5 ~ +35 ℃ |
| 圧力 | 76 ~ 116 kPa |
| 湿度 | 露点 +5℃+/-0.1℃、結露無きこと |
| 除塵 | 100 μg / m3、 ≤1 μm |
| キャリブレーション条件 | |
| ZEROガス |
99.999 % N2 (NDIR) Clean air, free of sample gas (Photoacoustic) |
| SPANガス | 75 % ~ 110 % of span point Clean air (0 ~ 25 % O2 measurement) |
| Third pointガス | 35 ~ 75 % of span point |
| 基本仕様 | |
|---|---|
| ディスプレイ | タッチスクリーン、 5.6インチ LCD |
| アナログ出力 | 4-20 mA (測定シグナル出力) 2 mA (起動時、アラーム) |
| 通信 | RS232 (DB-9 Female) |
| 電源 | 198 ~ 242 V AC、50 / 60 Hz |
| 寸法 | 577ｘ512ｘ255mm |
| 重量 | 約15kg（センサ選択による） |
| 使用環境条件 | |
| 温度 | +10 ~ +40℃ |
| 湿度 | 0 ~ 95 % 常湿、結露無きこと |
| 圧力 | 76 kPa ~ 116 kPa |
※上記仕様は予告なく変更されることがございます。ご了承ください。詳細仕様についてはお気軽にお問合せください。
アクセサリ
測定ガスの温度、流量、湿度、粉塵条件が上記条件外の場合、正確な測定と装置の安全のためにガスの前処理が必要となります。
条件にあったガスクーラー（冷却・除湿装置）、除塵フィルタ、ガスポンプ等をお客様側でご用意いただくか、
ガス前処理装置『PREREX』もしくは各種アクセサリをご利用ください。

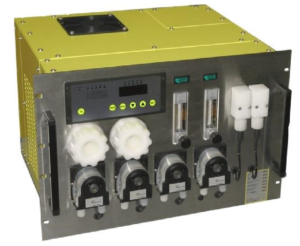

ガス前処理装置 PREREX
ガスクーラー（冷却・除湿装置）、除塵フィルタ、ガスポンプ内蔵の前処理装置です。
| 流入ガス条件 | |
|---|---|
| 流入量 | 最大120Nl/hr |
| 温度 |
最高+140 ℃ |
| 湿度 | 露点 最高+80℃ |
| in/outコネクタ | PVDFホース、DN 4/6 mm |
| 仕様 | |
| 除湿 | 露点+3℃ +/-0.1K（一定の湿度で流入した場合） |
| Warm-up時間 | 10分未満 |
| データシート | |
| 基本仕様 | |
|---|---|
| 寸法 | 483ｘ310ｘ408 mm（19インチラック対応） |
| 重量 | 25~31kg（仕様による） |
| 電源 | 100~115VACまたは220~240VAC 50/60Hz |
| 使用環境条件 | |
| 温度 | +5~+45℃ |
| 圧力 | 0.2~2.2 bar（20~220kPa） |
その他、個別アクセサリは「ガスセンサ用 アクセサリ」ページをご覧ください。
