【結像・集光用レンズ】
ガス分析、炎検知、人体検知のほか赤外カメラレンズ、放射温度計に最適なSiレンズです。撥油コートをつけることで厨房など油の飛び散りが懸念される環境でもご利用いただけます。
1.2μm~14μmまで幅広い波長域に対応します。標準Czグレード品は9μmにやや深い吸収がありますが低価格です。高抵抗タイプは9μmの吸収も少なく、THz領域での使用も可能です。
結像・集光用でなく、放射温度計や赤外カメラ用「のぞき窓」「保護窓」については、『窓・ウインドウ』をご参照ください。
製品情報PRODUCT INFO
- ホーム
- 製品情報
- 光部品・モジュール
- 窓・フィルタ・レンズ
- 赤外レンズ(結像・集光用)
- シリコン(Si)レンズ (透過波長帯:1.2~15μm / 25~300μm)
赤外線計測機器・装置
- 赤外センサ、カメラの試験
- 分光測定
- 赤外カメラ
- レーザー距離計
- 防衛用途関連製品
- その他計測機器・装置
光部品・モジュール
- 光源
-
窓・フィルタ・レンズ
- 赤外窓・ウインドウ
-
赤外レンズ(結像・集光用)
- ゲルマニウム(Ge)レンズ (透過波長帯1.8~23μm)
- シリコン(Si)レンズ (透過波長帯:1.2~15μm / 25~300μm)
- サファイア(Al2O3)レンズ (透過波長帯:0.17~6.5μm)
- フッ化カルシウム(CaF2)レンズ (透過波長帯:0.13~12μm)
- フッ化バリウム(BaF2)レンズ (透過波長帯:0.15~12μm)
- セレン化亜鉛(ZnSe)レンズ (透過波長帯:0.5~22μm)
- 硫化亜鉛(ZnS)レンズ (透過波長帯:0.37~14μm)
- カルコゲナイドガラスレンズ (透過波長帯:0.75~14μm)
- ダイヤモンドレンズ (透過波長帯:220nm~THz・マイクロ波)
- 赤外ビューポート(フランジ付)
- 光学フィルタ
- 赤外カメラレンズ
- センサ(検出器)
- 周辺光学系
- 赤外分光用 試料基板
- ガスセンサ(濃度測定モジュール)
光学部品向け非接触検査・評価装置
その他光学機器・部品
シリコン(Si)レンズ (透過波長帯:1.2~15μm / 25~300μm)
特長
- 高抵抗タイプ(Fzグレード)はテラヘルツ領域での使用も可能です。

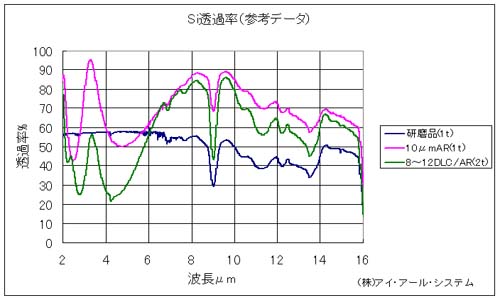

*分光透過特性は、厚み、メーカー、ロットにより異なります。
- コーティングについて
・両面研磨品(コーティング無し):
両面を光学研磨仕上げにします。透過率は55%前後です(厚みにより異なります)。
・AR(反射防止)コーティング:
両面コーティングを施すことで90%以上の透過率を実現します(厚みにより異なります)。
反射によるロスの大きいGe、Siには必須です。熱、摩擦、湿気、酸性・アルカリ性の薬品にはあまり強くないため注意が必要です。
・DLC(ダイヤモンドライクカーボン)コーティング:
耐水性・耐摩耗性に優れたハードコーティングです。屋外や沿岸での使用に最適です。
片面にDLCコート、もう片面にARコートを施すことによって、耐環境性と同時に、高い透過率も実現できます。
耐熱温度限界は300℃程度です。

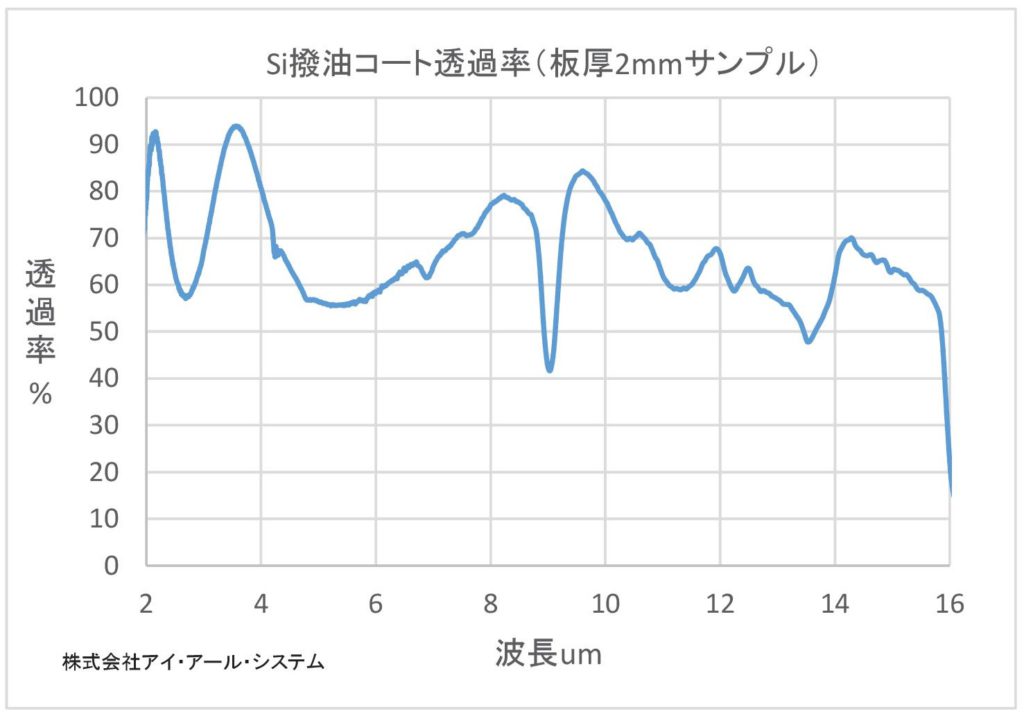

・撥油コーティング:
厨房など油の飛び散る環境向けのコーティングです。
用途
- NDIRガス計測
- 放射温度計
- 炎検知器
- 人体検知
- 遠赤外カメラレンズ
- テラヘルツ(THz)用光学系
在庫品・お見積り
- 一部、短納期・低価格でご購入いただける在庫品がございます。
- ご希望の製品が在庫品リストにない場合、下記項目をご指定の上お見積りをご依頼ください。

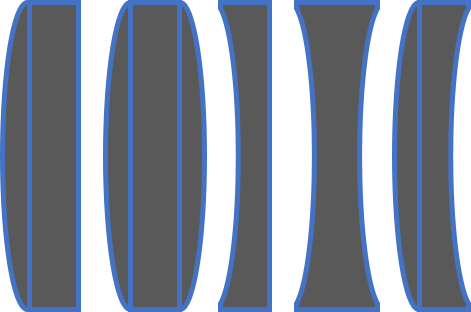

・レンズ形状:平凸、平凹、メニスカス、非球面、穴あき
・レンズ直径:
・中心厚:
・焦点距離(もしくは曲率半径):
・表面コーティング:
・ご使用波長:
・数量:
・その他ご希望の詳細仕様(コバ厚、各種公差等)
- 結像・集光用でなく、放射温度計や赤外カメラ用「のぞき窓」「保護窓」については、『窓・ウインドウ』をご参照ください。
