半導体プロセス中のウエハ温度のモニタリングは非常に重要なプロセス・パラメータですが、今まで適切な測定方法が確立できていない為に、温度以外のパラメータでプロセス状況を推測してきました。
その理由として、一般の放射温度計では測定対象物の放射率をユーザーが適当に決めなければならないので、ウエハ放射率のロット内のばらつきによる温度誤差により、温度測定自体の信頼性が乏しいからです。
弊社取扱のリアルタイム放射率補正型半導体プロセス温度モニターは、今まで無し得なかった対象ウエハの放射率をリアルタイムに測定し補正を行う為、ウエハ膜の種類に依存せず正確な温度測定が実現可能になりました。
また、独自の赤外線高感度測定技術により、低温まで（検出器の感度限界近くまで）測定出来ます。今まで問題になっていたチャンバー中の迷光に付きましても、さまざまなソリューションをご提供する事ができます。
製品情報PRODUCT INFO
- ホーム
- 製品情報
- その他光学機器・部品
- 半導体関連機器
- 半導体プロセス温度モニターNTM-DeLTA／NTM-ETA
赤外線計測機器・装置
- 赤外センサ、カメラの試験
- サーモグラフィ
- ガス検知カメラ
- 赤外カメラ
- ハイパースペクトルカメラ
- 防衛用途関連製品
- 分光測定
光部品・モジュール
- 光源
-
オプティクス（光学部品）
-
赤外窓・ウインドウ
- 赤外 窓材の特性一覧
- ゲルマニウム(Ge)窓 (1.8～23μm)
- シリコン(Si)窓 (1.2～15μm)
- サファイア(Al2O3)窓 (0.17～6.5μm)
- フッ化カルシウム(CaF2)窓 (0.13～12μm)
- フッ化バリウム(BaF2)窓 (0.15～12μm)
- セレン化亜鉛(ZnSe)窓 (0.5～22μm)
- 硫化亜鉛(ZnS)窓 (0.37～14μm)
- ダイヤモンド窓 (220nm～THz・ミリ波・マイクロ波)
- カルコゲナイドガラス窓 (0.75～14μm)
- THz透過窓・ウインドウ
- 赤外 ビューポートフランジ
- 赤外 ウェッジ基板/ウェッジウインドウ
- 赤外 ブリュースターウィンドウ
- オプティカルフラット
- 光学フィルタ
- 赤外単レンズ（結像・集光用）
- 赤外カメラレンズ
- 試料基板 / 試料プレート
- 赤外プリズム
- ミラー・Winston Cone
- 赤外ファイバー（フレキシブル導波管）
- ガスセル・リキッドセル
-
赤外窓・ウインドウ
- センサ（検出器）
- 紫外線センサ・UV照度計
- ガスセンサ・ガス分析計
-
ダイヤモンド製品
- ダイヤモンド 真空窓
- CO2レーザ用 ダイヤモンド窓
- マイクロ波・THz用 ダイヤモンド窓
- X線用 ダイヤモンド窓
- ダイヤモンド X線フィルタ
- ダイヤモンド X線反射ターゲット
- ダイヤモンド 透過ターゲット
- CVDダイヤモンド X線ビームモニター
- ダイヤモンドレンズ (220nm～THz・マイクロ波)
- ダイヤモンド ATRプリズム
- ダイヤモンド ブリュースターウィンドウ
- ダイヤモンド ビームスプリッタ
- ダイヤモンドディスク / ダイヤモンドウェハ
- ダイヤモンド リキッドセル
- ダイヤモンド 箔/薄膜
- 超高精度ダイヤモンドボール
- ダイヤモンド製 ドームツイーター
- ダイヤモンド ヒートスプレッダ・ヒートシンク
- ダイヤモンド窓 (220nm～THz・ミリ波・マイクロ波)
- CVDダイヤモンド製 耐摩耗部品
- チョッパ・ロックインアンプ
光学部品向け非接触検査・評価装置
その他光学機器・部品
メーカー別で探す
-
取扱いメーカー
- Chromar Technology
- CI Systems
- ClydeHSI（Clyde HyperSpectral Imaging and Technology Ltd）
- InfraTec
- Janos Technology
- LinkedAll Aerial Solutions
- Noptel Oy
- Ophir（Ophir Optronics Solutions Ltd.）
- OPTICOELECTRON
- Raptor Photonics
- RICOR
- RP Optical Lab
- SCD（SemiConductor Devices）
- Sierra-Olympia（Sierra-Olympia Technologies Inc.）
- StingRay（Div. of G&H）

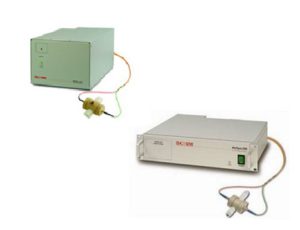

半導体プロセス温度モニターNTM-DeLTA／NTM-ETA
特長
- In situ、非接触プロセス温度モニター
- リアルタイム放射率&温度測定(同じ測定ポイント)
- 高感度、広いダイナミック･レンジを達成
- 高サンプリング･レート(～3kHz)に対応
- 豊富なインターフェース
- ETA、DeLTAの併用により放射率を自動入力可能
用途
- RTPプロセス
- PVDプロセス
- CVDプロセス
- エッチング･プロセス
- MOCVDプロセス、その他
仕様
| NTM DeLTA | NTM ETA | |
|---|---|---|
| 測定項目 | ウエハ温度・ウエハ放射率 | ウエハ温度 |
| 測定温度範囲 | 70℃～2000℃ (アプリケーションによる) | |
| 温度精度 | ～500℃:±0.8℃ ～2000℃:±0.15%T |
|
| 温度再現性 | ±0.2℃(typical) | |
| 測定レート | ～400Hz(放射率測定あり) ～3kHz(放射率測定なし) |
～3kHz(アプリケーションによる) |
| インターフェース | RS232C、アナログ、Ethernet | |
| 備考 | RoHS対応製品 | |
上記仕様は予告無く変更することがあります。
