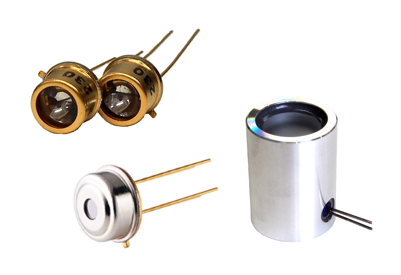

- 光源
- オプティクス（光学部品）
-
ガスセンサ・ガス分析計
- 高精度 NDIR ガスセンサ
- NDIRマルチガスセンサ
- PAS 光音響マルチガスセンサ
- 乾熱滅菌インキュベータ用 CO2/炭酸ガスセンサ
- CO2 / 二酸化炭素 炭酸ガスセンサ
- CO / 一酸化炭素センサ
- CH4 / メタンセンサ
- C2H2 / アセチレンセンサ
- C2H4 / エチレンセンサ
- C3H8 / プロパンセンサ
- HCOOH / ギ酸センサ
- NH3 / アンモニアセンサ
- N2O / 亜酸化窒素(一酸化二窒素/笑気ガス)センサ
- NO / 一酸化窒素センサ
- SO2 / 二酸化硫黄センサ
- SF6 / 六フッ化硫黄センサ
- 代替フロン/冷媒ガスセンサ
- ガスセンサ用 アクセサリ
- ガス濃度計 ANAREX
- ガスセンサ Q&A
- センサ（検出器）
- 紫外線センサ・UV照度計
- ハンディ近赤外分光器
-
ダイヤモンド製品
- ダイヤモンド 真空窓
- CO2レーザ用 ダイヤモンド窓
- マイクロ波・THz用 ダイヤモンド窓
- X線用 ダイヤモンド窓
- ダイヤモンド X線反射ターゲット
- ダイヤモンド X線フィルタ
- ダイヤモンド 透過ターゲット
- CVDダイヤモンド X線ビームモニター
- ダイヤモンドレンズ
- ダイヤモンド ATRプリズム
- ダイヤモンド ブリュースターウィンドウ
- ダイヤモンド ビームスプリッタ
- ダイヤモンドディスク / ダイヤモンドウェハ
- ダイヤモンド リキッドセル
- ダイヤモンド 箔/薄膜
- 超高精度ダイヤモンドボール
- ダイヤモンド製 ドームツイーター
- ダイヤモンド ヒートスプレッダ・ヒートシンク
- ダイヤモンド窓
- CVDダイヤモンド製 耐摩耗部品

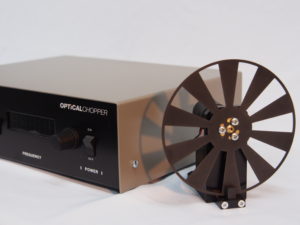

- チョッパ・ロックインアンプ
光学部品向け非接触検査・評価装置
その他光学機器・部品
メーカー別で探す
-
取扱いメーカー
- 4D Technology Inc.
- Chromar Technology
- CI Systems
- ClydeHSI（Clyde HyperSpectral Imaging and Technology Ltd）
- InfraTec
- Janos Technology
- LinkedAll Aerial Solutions
- Noptel Oy
- Ophir（Ophir Optronics Solutions Ltd.）
- OPTICOELECTRON
- Raptor Photonics
- RICOR
- RP Optical Lab
- SCD（SemiConductor Devices）
- Sierra-Olympia（Sierra-Olympia Technologies Inc.）
- StingRay（Div. of G&H）

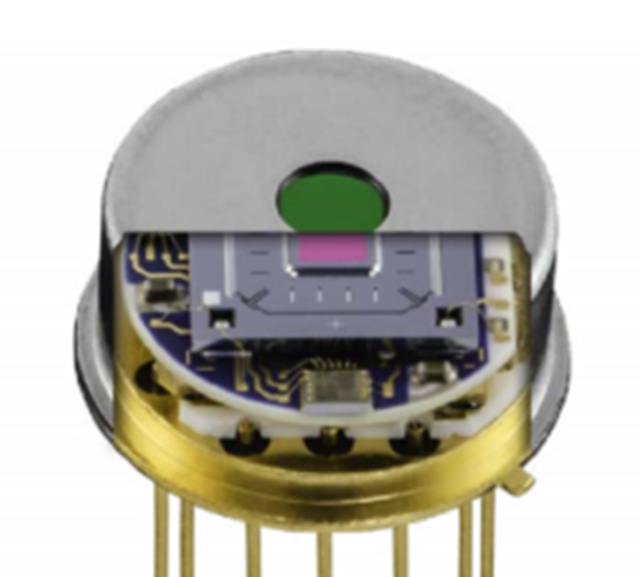

焦電センサ [InfraTec]（2~16µm）
特長
|
高速・高感度 |
受光素子にはLiTaO3(タンタル酸リチウム)を使用し、高性能でコンパクトなセンサを実現しました。 ※一部のモデルには、より高感度なDLaTGS素子を採用しています。 |
|
温度補償機能 |
焦電素子は温度変化に敏感なため、周囲温度が測定シグナルに大きな影響を与えます。 光学的に不活性な焦電素子をセンサ内に配置し、その信号を差し引くことで、安定した測定を実現します。 |
|
振動対策機能 |
焦電素子は圧電素子(力が加わると電気を流す)の1種であり、環境の振動や雑音などを感知しますが、 振動の影響を受けにくい独自構造により、様々な現場・環境での高精度な測定、可搬装置への搭載に貢献します。 |
| 豊富なラインナップ |
プリアンプの種類（JFET、OpAmp）、素子数（1ch/2ch/4ch/8ch）などご用途に合わせてお選びいただけます。 |
|
窓/フィルタの選択性 |
約20種以上の標準ラインナップから、赤外透過窓/フィルタをご指定いただけます。 |
アプリケーション
注目のアプリケーションについては、InfraTec社センサニュース「InfraTec-Sensor-Division-News-4」をご参照ください。
(皮膚治療用のレーザパワーモニタ、呼気アルコールテスタ、ピロリ菌検査など)

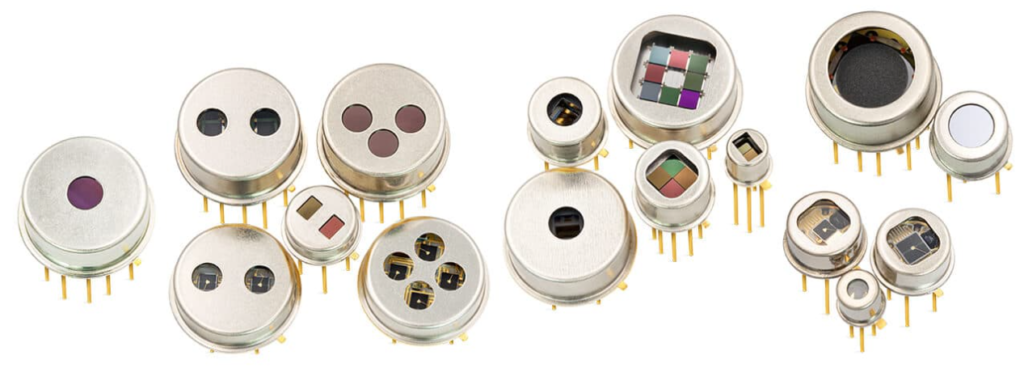

センサ種類一覧
|
単素子センサ |
複素子センサ |
||
|---|---|---|---|
 |
単素子センサ スタンダードな1chセンサです。 温度補正機能や振動によるノイズのキャンセルなどInfraTec社独自の技術により、より高精度なNDIRガス計測、炎検知や放射計に貢献します。 |
 |

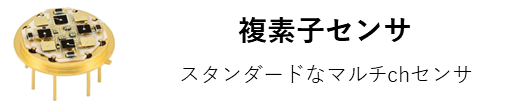

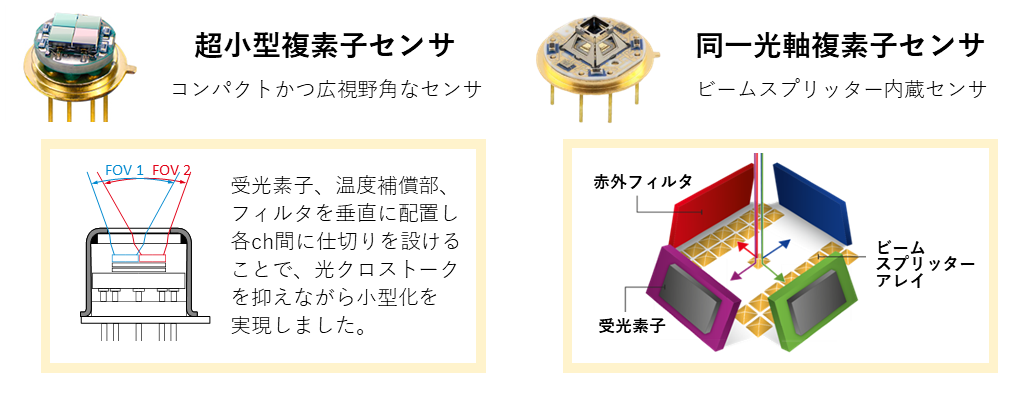

複素子センサ（2ch/4ch） スタンダードなマルチchセンサです。 複数波長測定やリファレンス波長を採用することで、より高精度・信頼性の高いガス計測・炎検知を実現します。 |
 |
NEW FT-IR用 単素子センサ 広帯域対応のメタルブラックコーティング付LTOセンサ、高感度DLaTGSセンサなど。各種赤外分光分析をお考えの方にお勧めです。 |
 |

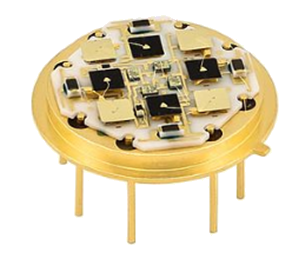

超小型複素子センサ（2ch/4ch/8ch） 従来の複素子センサよりもコンパクトかつ、広視野角を実現します。標準の2ch/4ch以外にも、最大8chのカスタム対応も可能です。 |
 |

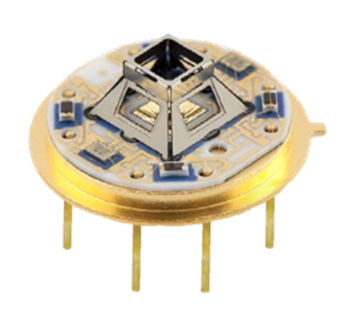

同一光軸複素子センサ（2ch/4ch） ビームスプリッターを用いた特殊構造により、マルチchの同一光軸・同時測定を実現したセンサ。ムラのあるガス計測や狭光軸計測に貢献します。 |
||
|
|
|
NEW デジタル出力センサ（2ch/4ch） 電磁両立性(EMC)の向上と、可変信号処理が特長のデジタル出力焦電センサです。 |
|
単素子センサ
|
単素子センサ Single Channel Detectors |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
モード |
ハウジング |
内蔵 アンプ |
温度補償 |
振動対策 |
単極 電源 |
超低消費電力 |
最大 視野角 |
Feedback 抵抗 |
チップサイズ |
型式 |
|
Voltage |
TO18 |
JFET |
– |
– |
– |
– |
45° |
– |
S: 1.4×1.0mm |
|
|
● |
– |
– |
– |
45° |
– |
S: 1.4×1.0mm |
||||
|
TO39 |
JFET |
– |
● |
– |
– |
90° |
– |
M: 2.0×2.0mm |
||
|
● |
– |
– |
– |
70° |
– |
M: 2.0×2.0mm |
||||
|
● |
● |
– |
– |
90° |
– |
M: 2.0×2.0mm |
||||
|
– |
● |
– |
– |
70° |
– |
L: 3.0×3.0mm |
||||
|
Current |
TO18 |
JFET |
– |
– |
– |
– |
45° |
1GΩ |
S: 1.4×1.0mm |
|
|
– |
● |
– |
– |
90° |
24GΩ |
M: 2.0×2.0mm |
||||
|
TO39 |
OpAmp |
● |
– |
– |
– |
105° |
100GΩ |
S: 1.3×1.3mm |
||
|
● |
● |
– |
– |
90° |
100GΩ |
M: 2.0×2.0mm |
||||
|
● |
● |
● |
● |
90° |
100GΩ |
M: 2.0×2.0mm |
||||
|
● |
● |
– |
– |
90° |
24GΩ |
M: 2.0×2.0mm |
||||
|
● |
● |
● |
● |
90° |
24GΩ |
M: 2.0×2.0mm |
||||
|
– |
● |
– |
– |
90° |
5GΩ |
M: 2.0×2.0mm |
||||
|
– |
● |
● |
● |
90° |
5GΩ |
M: 2.0×2.0mm |
||||
|
– |
● |
– |
– |
70° |
5GΩ |
L: 3.0×3.0mm |
||||
|
OpAmp +TIA |
– |
● |
– |
– |
90° |
2GΩ |
M: 2.0×2.0mm |
|||
|
なし |
– |
● |
– |
– |
70° |
– |
L: 3.0×3.0mm |
|||
|
FT-IR・広帯域用 単素子センサ PYRONEER |
||||||||||
|
モード |
ハウジング |
内蔵 アンプ |
温度補償 |
振動対策 |
単極 電源 |
超低消費電力 |
最大 視野角 |
特徴 |
チップサイズ |
型式 |
|
Voltage |
TO39 |
JFET |
– |
– |
● |
– |
90° |
時定数 長 |
M: φ2.0mm |
|
|
JFET |
– |
– |
● |
– |
90° |
時定数 短 |
M: φ2.0mm |
|||
|
JFET |
– |
– |
● |
– |
85° |
時定数 長 |
S: φ1.3mm |
|||
|
JFET |
– |
– |
● |
– |
85° |
時定数 短 |
S: φ1.3mm |
|||
|
JFET |
– |
– |
● |
– |
100° |
DLaTGS |
S: φ1.3mm |
NEW |
||
|
Current |
TO8 |
– |
– |
● |
– |
– |
30° |
特大チップ |
L: φ8.0mm |
|
●標準搭載、○選択可能、ー非対応
※視野角は選択される窓・フィルタによって異なります。各データシートをご参照ください。
複素子センサ
|
複素子センサ Planer Multi Channel Detectors |
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
モード |
ハウジング |
内蔵 アンプ |
温度補償 |
振動対策 |
単極 電源 |
超低消費電力 |
最大 視野角 |
Feedback 抵抗 |
ch |
チップサイズ |
型式 |
|
Voltage |
TO39 |
JFET |
● |
– |
– |
– |
20° |
– |
2 |
S: 1.0×1.8mm |
|
|
● |
– |
– |
– |
40° |
– |
S: 1.0×1.8mm |
|||||
|
TO8 |
JFET |
● |
– |
– |
– |
40° |
– |
4 |
M: 2.0×2.0mm |
||
|
● |
– |
– |
– |
40° |
– |
M: 2.0×2.0mm |
|||||
|
Current |
TO39 |
OpAmp |
● |
– |
– |
– |
30° |
100GΩ |
2 |
S: 1.0×1.8mm |
|
|
● |
– |
● |
● |
30° |
100GΩ |
S: 1.0×1.8mm |
|||||
|
ASIC デジタル出力 |
– |
– |
– |
– |
30° |
2-1024Ω |
S: 1.0×1.8mm |
NEW LID-2312 |
|||
|
● |
– |
– |
– |
30° |
2-1024Ω |
S: 1.0×1.8mm |
NEW |
||||
|
TO8 |
OpAmp |
● |
● |
– |
– |
50° |
100GΩ |
4 |
M: 2.0×2.0mm |
||
|
● |
● |
● |
● |
50° |
100GΩ |
M: 2.0×2.0mm |
|||||
|
超小型複素子センサ PYROMID® Multi Channel Detectors — Micromechanical flame |
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
モード |
ハウジング |
内蔵 アンプ |
温度補償 |
振動対策 |
単極 電源 |
超低消費電力 |
最大 視野角 |
Feedback 抵抗 |
ch |
チップサイズ |
型式 |
|
Voltage |
TO46 |
JFET |
– |
〇 |
– |
– |
60° |
– |
2 |
S: 1.2×0.8mm |
|
|
● |
〇 |
– |
– |
54° |
– |
2 |
S: 1.2×0.8mm |
||||
|
TO39 |
● |
〇 |
– |
– |
70° |
– |
4 |
S: 1.4×1.4mm |
|||
|
Current |
TO46 |
OpAmp |
● |
〇 |
● |
– |
60° |
100GΩ |
2 |
S: 1.2×0.8mm |
NEW |
|
TO39 |
● |
〇 |
● |
– |
70° |
100GΩ |
4 |
S: 1.4×1.4mm |
LRM-284 | ||
|
TO8 |
● |
〇 |
– |
– |
105° |
100GΩ |
4 |
M: 2.0×2.0mm |
|||
|
● |
〇 |
● |
– |
105° |
100GΩ |
4 |
M: 2.0×2.0mm |
||||
|
● |
〇 |
● |
– |
70° |
100GΩ |
8 |
S: 1.4×1.4mm |
NEW |
|||
|
ASIC デジタル出力 |
– |
〇 |
– |
– |
105° |
2-1024Ω |
4 |
M: 2.0×2.0mm |
NEW LRD-3814 |
||
|
● |
〇 |
– |
– |
105° |
2-1024Ω |
4 |
M: 2.0×2.0mm |
NEW |
|||
|
同一光軸複素子センサ PYROMID® Multi Channel Detectors — Beam splitter |
|||||||||||
|
モード |
ハウジング |
内蔵 アンプ |
温度補償 |
振動対策 |
単極 電源 |
超低消費電力 |
最大 視野角 |
Feedback 抵抗 |
ch |
チップサイズ |
型式 |
|
Voltage |
TO39 |
JFET |
– |
– |
– |
– |
±7° |
– |
2 |
S: 2.2×1.3mm |
|
|
TO8 |
– |
– |
– |
– |
±7° |
– |
4 |
S: 2.2×1.3mm |
|||
|
Current |
TO39 |
OpAmp |
– |
– |
● |
● |
– |
24GΩ |
2 |
S: 2.2×1.3mm |
NEW |
|
TO8 |
– |
– |
– |
– |
– |
22GΩ |
4 |
S: 2.2×1.3mm |
|||
●標準搭載、○選択可能、ー非対応
※視野角は選択される窓・フィルタによって異なります。各データシートをご参照ください。
※LRMシリーズはデータシート上で振動対策(LowMicro)の記載がありませんが、振動に強い構造です。
※デジタル出力センサの特長、概要はこちら(PDF)をご参照ください。
赤外透過窓・フィルタリスト
InfraTec社では焦電センサに搭載可能なフィルタ・赤外透過窓を多種取り揃えております。
自社管理のフィルタをご選択いただくことで、品質管理の向上や、短納期・低価格での供給が実現します。
詳細は赤外透過窓・フィルタリスト（英文）をご参照いただくか、弊社までお気軽にお問合せください。
アプリケーション別 推奨型式
技術資料（英文）
InfraTec ウェブセミナー アーカイブ
InfraTecでは、焦電センサの特徴やアプリケーションについてウェブセミナーを不定期開催しています。
InfraTecのWebサイトで過去のセミナーラインナップと、アーカイブ視聴申請用フォームを公開しています。
https://www.infratec.eu/sensor-division/service-support/on-demand/
ご視聴を希望されるセミナーの「Request Recording」をクリックし、必要事項をご入力・ご申請ください。
InfraTecでの確認が完了後、視聴用の案内メールが送付されます。
過去に実施したセミナーの一例：
・ランベルト・ベールの法則（NDIRガス分析の基本）
・周囲環境（入射角、温度）による光学フィルタへの影響
・焦電センサの温度依存性
・ガス分析、分光分析のための熱型赤外光源
・デジタル出力焦電センサ「PyrIQ®」の使い方
・InfraTec製造工程での自動化と品質
