放射温度計の観察窓・のぞき窓、ガス分析や赤外光照射実験の窓としてお使いいただける、フランジ付き赤外線用ビューポートです。
超高真空対応のICF企画や、高真空対応のJIS規格、ISO-F/K/KF規格に対応可能です。
窓材はZnSe(ジンクセレン:セレン化亜鉛)やGe(ゲルマニウム)、サファイアなど弊社取扱の窓材からお選びいただけます。
製品情報PRODUCT INFO
- ホーム
- 製品情報
- 光部品・モジュール
- 窓・フィルタ・レンズ
- 赤外ビューポート(フランジ付)
- 赤外ビューポート(フランジ付)
赤外線計測機器・装置
- 赤外センサ、カメラの試験
- 分光測定
- 赤外カメラ
- レーザー距離計
- 防衛用途関連製品
- その他計測機器・装置
光部品・モジュール
- 光源
-
窓・フィルタ・レンズ
- 赤外窓・ウインドウ
-
赤外レンズ(結像・集光用)
- ゲルマニウム(Ge)レンズ (透過波長帯1.8~23μm)
- シリコン(Si)レンズ (透過波長帯:1.2~15μm / 25~300μm)
- サファイア(Al2O3)レンズ (透過波長帯:0.17~6.5μm)
- フッ化カルシウム(CaF2)レンズ (透過波長帯:0.13~12μm)
- フッ化バリウム(BaF2)レンズ (透過波長帯:0.15~12μm)
- セレン化亜鉛(ZnSe)レンズ (透過波長帯:0.5~22μm)
- 硫化亜鉛(ZnS)レンズ (透過波長帯:0.37~14μm)
- カルコゲナイドガラスレンズ (透過波長帯:0.75~14μm)
- ダイヤモンドレンズ (透過波長帯:220nm~THz・マイクロ波)
- 赤外ビューポート(フランジ付)
- 光学フィルタ
- 赤外カメラレンズ
- センサ(検出器)
- 周辺光学系
- 赤外分光用 試料基板
- NDIRガス濃度計測モジュール
光学部品向け非接触検査・評価装置
その他光学機器・部品

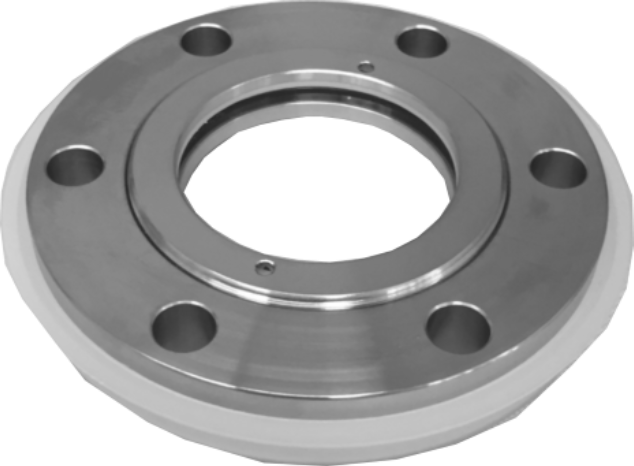

赤外ビューポート(フランジ付)
規格
ICF(コンフラットフランジ) | ガスケット/Oリング・ボルト固定 | ~超高真空対応 |
---|---|---|
JIS(VG/VF) | Oリング・ボルト固定 | ~高真空対応 |
ISO-K(MF/LF) | センターリング・ダブルクロークランプ固定 | |
ISO-F(BT) | センターリング・ボルト固定 | |
ISO-KF(NW) | センターリング・クランプ固定 |
※開口径等についてはお問合せください。
窓材

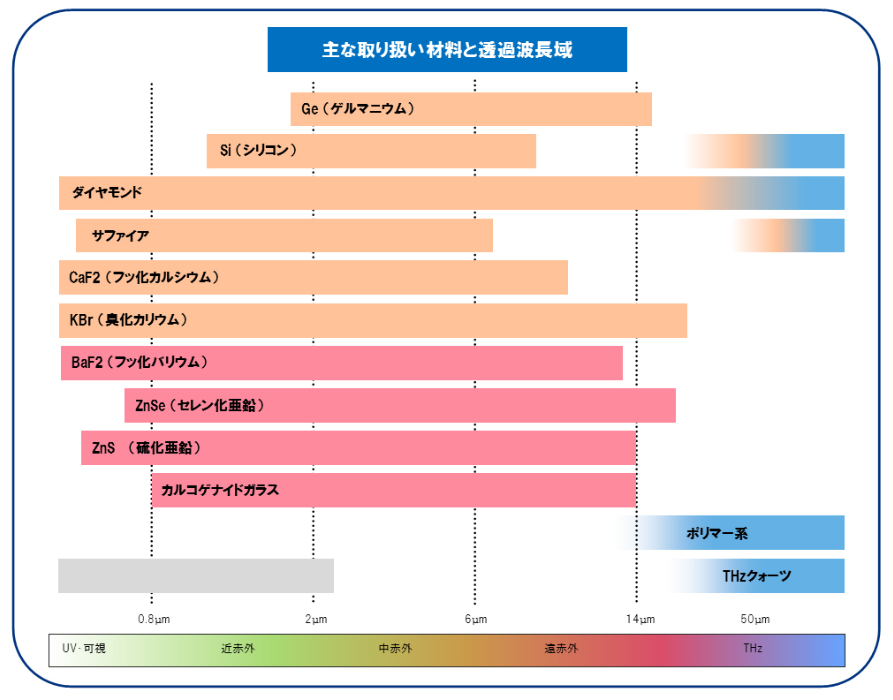

窓材 | 透過波長域、コーティング種類 | 可視透過性 |
---|---|---|
Ge(ゲルマニウム) | 8~14µm(両面AR、DLC/ARコート) | なし |
ZnSe(ジンクセレン:セレン化亜鉛) |
2~15µm(両面BBARコート) 500nm~22µm(両面研磨) |
あり |
ZnS(ジンクサルファイド:硫化亜鉛) |
370nm~14µm(両面研磨) 8~14µm(両面ARコート) |
あり |
Sapphire(サファイア) | 170nm~5.5µm(両面研磨) | あり |
- その他、弊社取扱の窓材ラインナップからお選びいただけます。
選定の手引き
- フランジ規格・窓材がお決まりでしたらお見積りをご依頼ください。
- フランジ規格・窓材がお決まりでない場合、ご希望の透過波長、真空度、環境温度、有効径をお知らせください。
- ビューポートカバー等のカスタム対応も可能です。お申し付けください。
