高耐荷重・高耐久性大型三脚

過酷な環境にも対応する性能と信頼性
ギアヘッドによる精密な位置決め
最大180kgの耐荷重

Quickset(Quickset Defense Technologies, LLC)製超大型三脚

カタログダウンロード

電動パンチルトポジショーナー



電動パンチルトポジショナー&オート・トラッキングシステム
Quickset社製・堅牢さと信頼性に優れた電動の位置・角度調整システム。
Quickset三脚への搭載可能。アンテナ・レーダーの搭載に適しており、
            オプションとして(可視/赤外)のカメラを用いた自動追尾機構の搭載が可能です。



Quicksetは、75年以上にわたり超大型三脚の製造を行っており、卓越した性能と信頼性を持った大型三脚や雲台を供給し続けています。
 通常のカメラ用大型三脚では対応できない耐荷重、堅牢性、安定性を満たす超大型三脚として、産業用や防衛用などの特殊用途で、世界中のお客様に数多くご使用いただいております。過酷な環境での長期間のご使用に耐える、高い耐久性をもった三脚です。
 豊富なラインナップの超大型三脚、超大型雲台、アクセサリ類を取り揃えています。ご用途に合わせてお選び下さい。

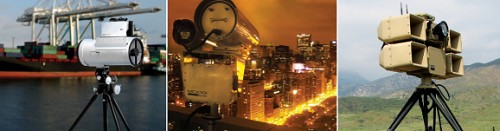

主な用途

  • アンテナ
  • FPU
  • 監視用カメラ(可視/赤外)
  • レーダー
  • LIDAR、レーザレーダ
  • LRAD
  • 大型測定機器

tripodmontage



三脚について

■Gibraltarシリーズ

耐荷重:~180kg
   Quicksetの大型三脚の中でも最大の耐荷重を誇る超大型の三脚です。他の三脚では搭載できないような大型の装置を設置することが出来ます。 また、数種類のカメラ等で同時に測定を行う場合などに、複数の装置を一度に搭載することが可能です。

■Herculesシリーズ

耐荷重:~68kg
   Quicksetの標準的な三脚です。アンテナ、監視用の望遠カメラ、レーザ関係、大型測定機器など、多くの用途にご使用いただけます。 携帯性に優れたショートタイプや、最大高さが4mを超えるモデルもあります。

■Samsonシリーズ

耐荷重:~18kg
   Quicksetの中では小型、軽量な三脚ですが、耐荷重は最大で18kgあります。HerculesやGibraltarまでは必要がないものの、通常のカメラ用大型三脚では満足できない用途に最適です。



雲台について

■シリーズ

三脚同様に、Gibraltar、Hercules、Samsonの3シリーズがあります。変換アダプタを使用することで、違うシリーズの三脚と雲台を組み合せることも可能です。



■耐荷重

最大で150kgまで、多数のラインナップをご用意しています。搭載物に合わせてお選び下さい。

■ギアヘッド

ギア付の雲台(ギアヘッド)を使用すれば、精密な位置、角度調整が可能になります。三脚の雲台としてだけでなく、 手動パンチルト台としてもご使用いただけます。

アクセサリについて

下記のようなアクセサリ類を取り揃えています。ご用途に合わせて追加して下さい。

■ドーリー

三脚を載せるための車輪です。重量のある装置を搭載した三脚でも簡単に移動ができます。

■スパイク

三脚の足先をスパイクにします。標準のフットプレートから簡単に交換できるので、状況に応じて使い分けられます。

■パンチルトアダプタ

MOOGの電動パンチルト台を取り付けられます。また、雲台を使わずに三脚に装置を搭載する時にも使用できます。

■変換アダプタ

三脚と雲台は同じシリーズで組合わせる構造になっていますが、変換アダプタを使用すると、違うシリーズを組合わせられます。

■セオドライトアダプタ、トランシットアダプタ

セオドライトやトランシットを三脚に設置することができます。

主な仕様

下の表は、主なモデルの仕様の一部です。選定の際の参考にして下さい。
その他のモデルや詳細な仕様はカタログをご覧下さい。

 三脚
シリーズ Gibraltar Hercules Samson
型番 4-60450-0 4-63020-8 4-53021-8 4-53220-6 4-53031-7 4-73010-7 4-73500-7
耐荷重 181.8kg 91kg 68kg 18.2kg
昇降機能 なし あり
昇降幅 46cm 44.4cm 46cm
高さ 最高 104cm 216cm 178cm 144cm 444cm 193cm 152cm
最低 63.5cm 105cm 85cm 66cm 228cm 86.4cm 61cm
寸法
(収縮時)
77×36cm 126×44cm 102×32cm 76×32cm 224×35cm 104×20cm 71×20cm
重量 10kg 19.1kg 10.4kg 8.2kg 20.9kg 4.5kg 3.8kg
特長 耐荷重 標準 標準 ショート ロング 標準 ショート



 雲台
シリーズ Gibraltar Hercules Samson
型番 4-62050-6 4-62926-7 4-52217-3 4-52926-9 4-52304-9 4-72011-6 4-72612-3
耐荷重 150kg 90.9kg 22.7kg 13.6kg 36.3kg 16kg
ギア なし あり あり なし あり
パン 360°
チルト 30° 53° 45° 45° 35° 45° 35°
38° 67° 45° 90° 45° 90° 90°
重量 13.6kg 9.5kg 5.5kg 4.1kg 6.1kg 1.1kg 1kg
写真 4-62050-6 4-62926-7 4-52217-3 4-52926-9 4-52304-9 4-72011-6 4-72612-S3



 お薦めの組合せ
組合せの特徴 耐荷重 耐荷重+微調 標準 高所 小型軽量
シリーズ Gibraltar Hercules Samson
三脚 4-60450-0 4-63020-8 4-53021-8 4-53031-7 4-73500-7
雲台 4-62050-6 4-62926-7 4-52217-3 4-72612-3
耐荷重 150kg 81.5kg 22.7kg 68kg 16kg
ギア なし あり あり あり
高さ ~1.2m ~2.4m ~1.9m ~4.4m ~1.6m
重量 23.6kg 28.6kg 15.9kg 20.9kg 4.9kg

注)上記仕様は予告無く変更する場合があります。
