VIGO System (VIGO Photonics)
InAsSb赤外線検出器
【 液体窒素不要（電子冷却）で高速・高感度応答 】
最高ナノセカンドレベルの超高速応答と、超高感度が特徴の赤外線センサです。RoHS完全対応の半導体型検出器で、ご用途に合わせてPV(光起電力型)、PC(光導電型)、その他特殊タイプのご提案が可能です。非冷却/冷却、固浸レンズの有無などを選択することでより高い感度を実現できます。
製品情報PRODUCT INFO
赤外線計測機器・装置
- 赤外センサ、カメラの試験
- サーモグラフィ
- ガス検知カメラ
- 赤外カメラ
- ハイパースペクトルカメラ
- 防衛用途関連製品
- 分光測定
光部品・モジュール
- 光源
-
オプティクス（光学部品）
-
赤外窓・ウインドウ
- 赤外 窓材の特性一覧
- ゲルマニウム(Ge)窓 (1.8～23μm)
- シリコン(Si)窓 (1.2～15μm)
- サファイア(Al2O3)窓 (0.17～6.5μm)
- フッ化カルシウム(CaF2)窓 (0.13～12μm)
- フッ化バリウム(BaF2)窓 (0.15～12μm)
- セレン化亜鉛(ZnSe)窓 (0.5～22μm)
- 硫化亜鉛(ZnS)窓 (0.37～14μm)
- ダイヤモンド窓 (220nm～THz・ミリ波・マイクロ波)
- カルコゲナイドガラス窓 (0.75～14μm)
- THz透過窓・ウインドウ
- 赤外 ビューポートフランジ
- 赤外 ウェッジ基板/ウェッジウインドウ
- 赤外 ブリュースターウィンドウ
- オプティカルフラット/スフィア
- 光学フィルタ
- 赤外単レンズ（結像・集光用）
- 赤外カメラレンズ
- 試料基板 / 試料プレート
- 赤外プリズム
- ミラー・Winston Cone
- 赤外ファイバー（フレキシブル導波管）
- ガスセル・リキッドセル
-
赤外窓・ウインドウ
- センサ（検出器）
- 紫外線センサ・UV照度計
-
ガスセンサ・ガス分析計
- ガス濃度計 ANAREX
- 高精度 NDIR ガスセンサ
- 排ガスセンサ（CO2、CO、NO、SO2）
- PAS ガスセンサ（C2H4、NO、NH3）
- 加熱滅菌インキュベータ用 CO2/炭酸ガスセンサ
- CO2 / 二酸化炭素 炭酸ガスセンサ
- CO / 一酸化炭素センサ
- CH4 / メタンセンサ
- C2H4 / エチレンセンサ
- N2O / 亜酸化窒素(一酸化二窒素)センサ
- NO / 一酸化窒素センサ
- SO2 / 二酸化硫黄センサ
- NH3 / アンモニアセンサ
- SF6 / 六フッ化硫黄センサ
- フロンセンサ（冷媒ガス）
- SO2F2 / CH3Br 燻蒸ガスセンサ
- ガスセンサ用 アクセサリ
- ガスセンサ Q&A
- ダイヤモンド製品
- チョッパ・ロックインアンプ
光学部品向け非接触検査・評価装置
その他光学機器・部品
メーカー別で探す
-
取扱いメーカー
- Chromar Technology
- CI Systems
- ClydeHSI（Clyde HyperSpectral Imaging and Technology Ltd）
- InfraTec
- Janos Technology
- LinkedAll Aerial Solutions
- Noptel Oy
- Ophir（Ophir Optronics Solutions Ltd.）
- OPTICOELECTRON
- Raptor Photonics
- RICOR
- RP Optical Lab
- SCD（SemiConductor Devices）
- Sierra-Olympia（Sierra-Olympia Technologies Inc.）
- StingRay（Div. of G&H）
InAs/InAsSbセンサ [VIGO]（2~6µm）
アプリケーション
- 高性能NDIRガス分析（低濃度、吸光度の低いガスなど）
- 高速温度測定（高速走行列車の発熱検知など）
- レーザー制御（パワーモニタ、キャリブレーションなど）
- その他、2-6µmの中赤外分光分析
特長
|
最大2段の電子冷却 |
感度向上固浸レンズ |
|
電子冷却素子(TEC)を内蔵することにより、液体冷媒などが必要とされた旧来の方式に比べ大幅な小型化を実現しました。

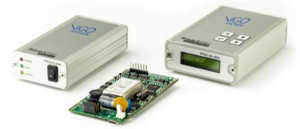

VIGO System社製 TECコントローラ（左からbasic/OEM/advancedモデル） |

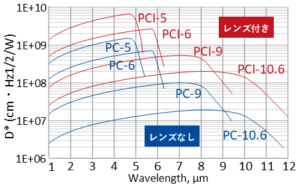

独自の固浸レンズ(immersed-lens)技術により、更なる高感度を実現しました。一部を除く各シリーズでお選びいただけます。 |

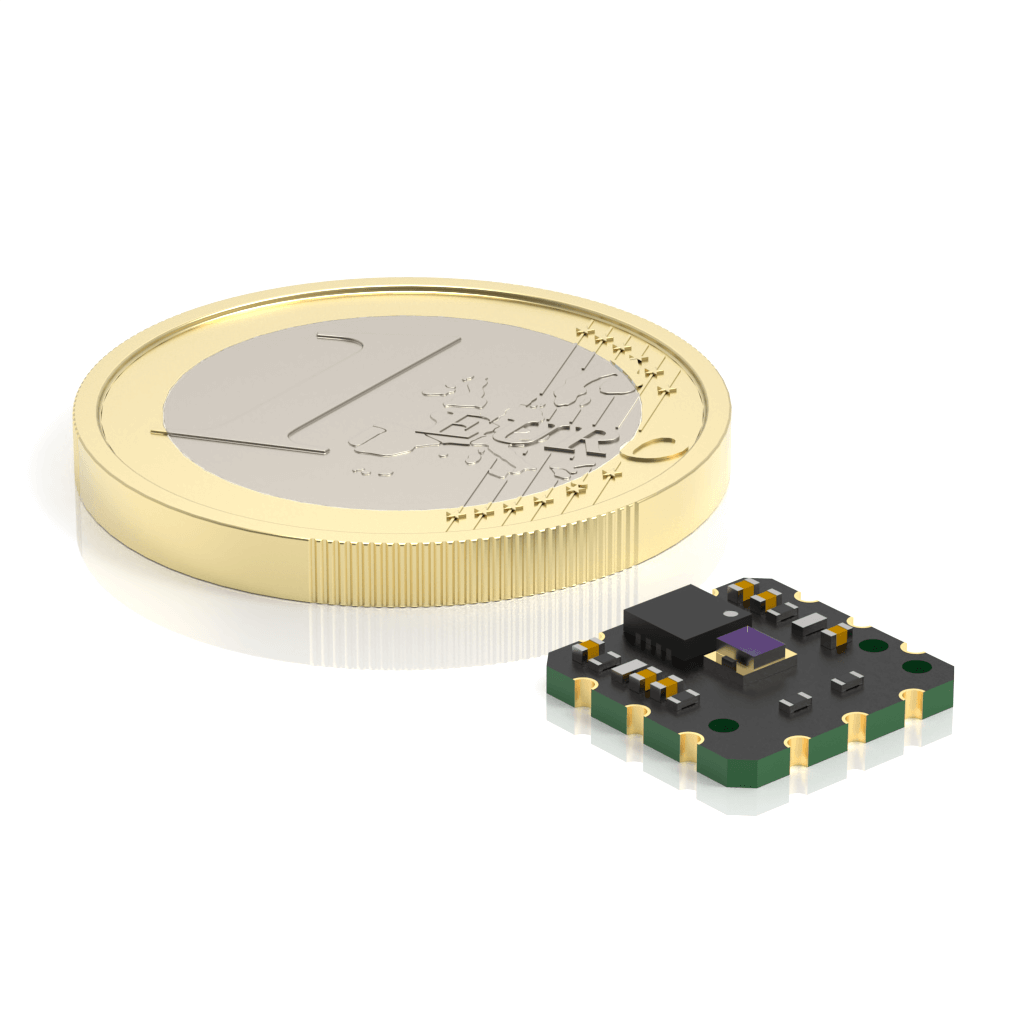

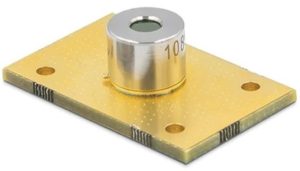

センサモジュール
センサとプリアンプ・TECコントローラが一体となった、便利なセンサモジュールです。
型式をクリックするとデータシートをご覧いただけます。
|
|
型式 |
冷却 |
特長 |
|
|
量産向け |
(InAsSbセンサ) |
2.4-5.7µm |
小型プリアンプ・TECコントローラ内蔵モデル 評価キットあり |
※現在開発中につき、詳細はお問合せください。 |
スタンダードライン（受注生産モデル）
センサシリーズ、波長、固浸レンズ有無、非冷却/冷却(2段)、素子面積、パッケージ、プリアンプ
をご指定いただくことも可能です。標準納期は受注後2.5カ月です。
|
センサシリーズ |
素子面積 |
波長 |
冷却 |
レンズ |
パッケージ |
|
0.1×0.1mm |
3/5μm |
非冷却 |
– |
窓無し |
|
|
1x1mm |
3μm |
非冷却 |
– |
窓無し |
|
|
φ1mm |
3μm |
非冷却 |
– |
SMD |
|
|
1x1mm |
5μm |
非冷却 |
あり |
窓無し |
|
|
1x1mm |
5μm |
1段 |
– |
Si平行窓付き |
|
| PVMA-1TE-6 | 1x1mm | 6μm | 1段 | – | Si平行窓付き |
|
0.1×0.1mm |
3/5μm |
2段 |
– |
サファイアウェッジ窓付き |
|
|
1x1mm |
3/5μm |
非冷却 |
あり |
窓無し |
|
|
1x1mm |
10.6μm |
非冷却 |
あり |
窓無し |
|
|
1x1mm |
3/5μm |
2段 |
あり |
サファイアウェッジ窓付き |
- プリアンプ
型式をクリックするとデータシートをご覧いただけます。
|
プリアンプ |
型式 |
特徴 |
|
オールインワンタイプ |
TECコントローラ 一体型 |
|
|
設定調整可能タイプ |
ゲイン、カットオフ周波数、冷却条件など調整可能 |
|
|
標準タイプ |
標準的な汎用モデル |
|
|
高速タイプ |
最高1GHzの高速測定向け |
|
|
小型タイプ |
組込向け小型モデル、ゲイン調整ねじ付タイプあり |

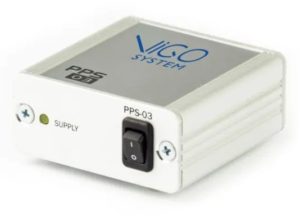

アクセサリ
|
TECコントローラ |
TECコントローラ用 ソフトウェア |
|
|
|
|
PTCC-01シリーズ |

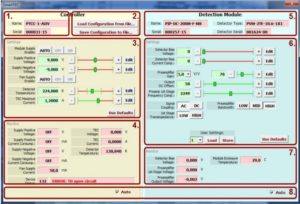

Smart Manager |
技術情報
・各センサシリーズの特徴
・仕様の用語説明
・センサパッケージの紹介
・ペルチェ冷却について

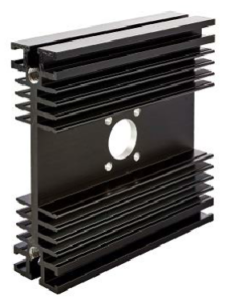

・ヒートシンクについて
・固浸レンズについて
・使用環境、保管環境、レーザ損傷閾値などについて
ご不明点やご質問等ございましたらお気軽にお問合せください。
