【ガス前処理】
より高精度な測定や、センサ保護のために必要な前処理装置
・ポンプ（標準要件：0.1~1.0L / min）
・除湿　（標準要件：露点5 ℃未満）
・冷却　（標準要件：+5~ +40 ℃）
・除塵　（標準要件：≤100 μg / m3、 ≤1 μm）

【データ取得】
・アナログ変換　　　（標準はデジタル出力）
・PC接続用USBキット（給電・シグナル取得）
・ロガーソフト　　　（濃度表示・ロギング）
・キャリブレーションソフト（ユーザ側で濃度較正）

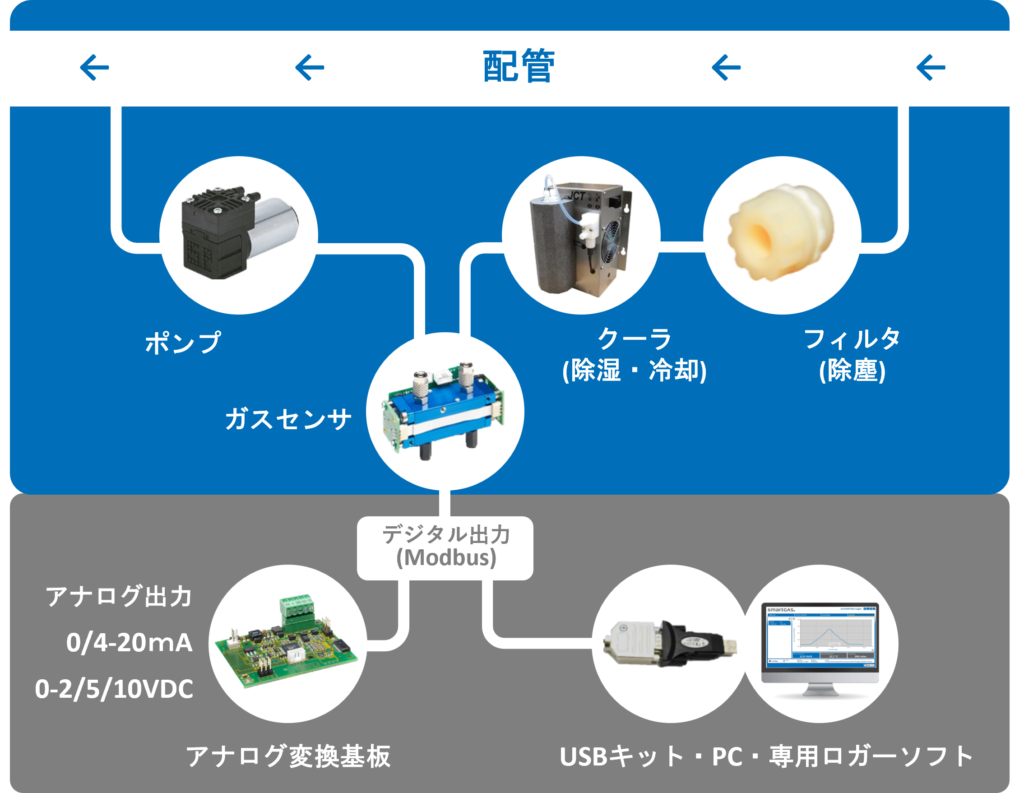

セットアップ例

ガスポンプ

測定ガスの流量（Flow rate）要件は、標準「0.1~1.0L / min」です。（個別データシートをご確認ください）

サンプルの流量がこの範囲外もしくは変動をする場合、より高精度な測定のためガスポンプの使用をおすすめします。

ガスポンプはユーザ側でご用意いただくこともできますが、メーカより下記製品のご紹介が可能です。



ミニポンプ：Sample gas pump (6V DC)　Z6-000002

Flow rate：約 0.55 L/min　(データシート)

CONNECT INTERFACEからの給電が可能です。

対象製品：FLOW EVO、SILAREX

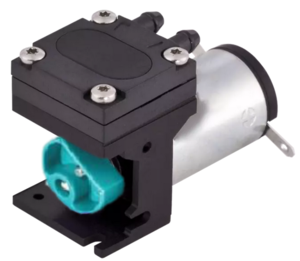

ミディアムポンプ：Sample gas pump medium (24 V DC)　Z6-000033

Flow rate：約 0.7 L/min　(データシート)

データシート記載スペックの規定条件（0.7 L/min）でお使いいただけます。
対象製品：FLOW EVO、SILAREX、ANAREX

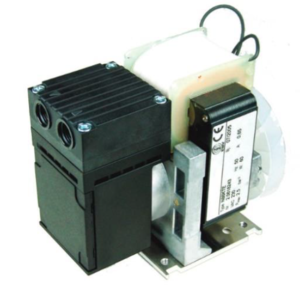

ハイエンドポンプ：Sample gas pump maxi (230V, 50 Hz)　Z6-000032

Flow rate：約 5.5 L/min　(データシート)

バイパスや複数センサを並列に使用する場合などにおすすめです。

※日本国内でのご使用には昇圧機が必要です。

対象製品：FLOW EVO、SILAREX、ANAREX、PAS

除湿・冷却（ガスクーラ）

測定ガスの標準要件は、湿度「露点5 ℃未満」、温度「+5~ +40 ℃」です。

（一部製品は要件が異なります。個別データシートをご確認ください。）

サンプルがこの範囲外もしくは変動をする場合、より高精度な測定とセンサ保護のためガスクーラの使用をおすすめします。

ガスクーラはユーザ側でご用意いただくこともできますが、メーカより下記製品のご紹介が可能です。



ガスクーラー

ペルチェガスクーラ：Sample gas cooler

Z6-000037（凝結水ポンプ付き/凝結モニタ無し）

露点 +5℃ にサンプルガスを冷却・除湿　(データシート)　【マニュアル】

高湿ガスや、H2Oとのクロスセンシティビティが大きなガス測定におすすめです。

供給電源：115VAC 50/60 Hz +/-10 %

※日本国内でのご使用には昇圧機が必要です。

対象製品：FLOW EVO、SILAREX、ANAREX、PAS

止水弁

センサ内部に結露が生じた場合や水滴が流入した場合、光学セルを変質させ、センサに不可逆的な損傷を与えます。

このような場合、原則クリーニングができないため、交換用センサを再購入する必要があります。

ガスクーラや除湿剤などを用いて十分にガスを除湿することが基本となりますが、万が一の場合に備えて、センサ前段に止水弁を設置することも可能です。

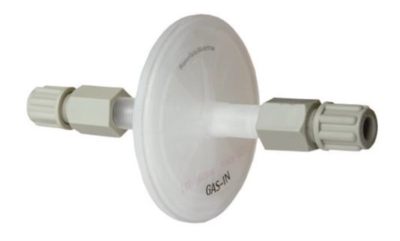

止水弁：Liquid stop　Z6-000029

水が流入した場合、ラインをストップ　(データシート)

※除湿・除水機能はございません。※止水後は止水弁ごと交換が必要です。

ガスチューブコネクタ径：内径/外形＝4/6mm

対象製品：FLOW EVO、SILAREX、ANAREX、PAS

除塵（フィルタ）

測定ガスの除塵要件は、標準「≤100 μg / m3、 ≤1 μm」です。

サンプルがこの範囲外の場合、より高精度な測定とセンサ保護のため除塵フィルタの使用をおすすめします。

除塵フィルタはユーザ側でご用意いただくこともできますが、メーカより下記製品のご紹介が可能です。

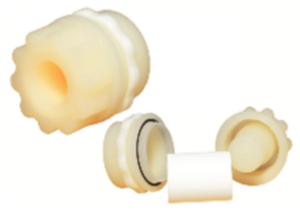

ハウジング付 除塵フィルタ：Fine dust filter with housing　Z2-000008

微細ダスト用ガラス繊維フィルタ　(データシート)

交換用フィルタ（Z2-000007）もございます。

※別途G 1/8”対応のチューブフィッティングをご用意ください。

対象製品：FLOW EVO、SILAREX、ANAREX、PAS



前処理装置　PREREX

ガス分析計（ANAREX）をお使いの場合、個別のアクセサリをお使いいただくこともできますが、

「除塵フィルタ、ガスクーラ、ガスポンプ」内蔵のガス前処理装置（PREREX）をお使いいただくことも可能です。



ガス前処理装置　PREREX

除塵フィルタ、ガスクーラ、ガスポンプ内蔵

データシート

対象製品：ANAREX

センサボックス

  • FLOW EVO/SILAREX用センサボックス
センサボックス　Case for EVO

FLOW EVO、SILAREX用の「センサボックス」

Plus Controller（圧力補償、出力変換、センサ加温）や

ポンプ（1.0L/min）を内蔵することも可能

電源/出力インターフェイス：Connector Weipu SP1310/S7I（7ピン）

カタログ（Plus Controller/Case）

対象製品：FLOW EVO、SILAREX

※センサと同時購入が必要、センサを組み込んで納入



  • BASIC EVO用センサボックス
IP54 センサボックス　modulBOX　Z7-000004

BASIC EVO用に設計されたIP54認証の「センサボックス」

ガス濃度センサを水しぶきやほこりから保護し、センサの設置を大幅に簡素化

対象製品：BASIC EVO

※センサと同時購入が必要、センサを組み込んで納入

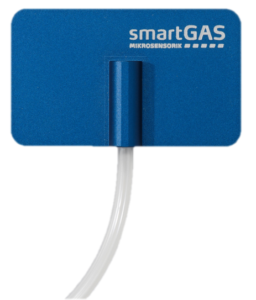

較正用アダプタ　Gas Calibration Adapter　Z7-000001

IP54 センサボックス（modulBOX）やTRANSMITTER EVOと

あわせてお使いいただける「校正用アダプタ」

対象製品：BASIC EVO

出力変換アクセサリ

ガスセンサは標準「デジタル出力（Modbus ASCII / RTU via UART, autobaud, autoframe）」です。

アナログやRS485の出力をご希望の場合、出力変換アクセサリが必要です。

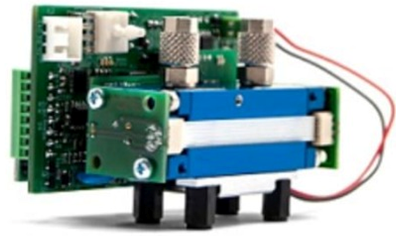

Plus Controller

より安定した測定のための、FLOW EVO専用アクセサリ

圧力変動による測定誤差をリアルタイムで補償、加温により測定の安定性を向上

対象製品：FLOW EVO

※センサと同時購入が必要、センサに組み付けて納入
入力電圧

10-26VDC（推奨：24VDC）
信号出力

標準：RS232、RS485

オプション：アナログ 4-20mA(1kΩ)、0-2/5/10V(2kΩ)のいずれか
機能

セル内圧力補償：流入ガスの圧力変動による誤差を補償（800～1150 hPa）

センサ加温：センサを40℃に加温し、測定安定性を向上/結露を防止

キャリブレーション：コマンド入力によるZERO/END(最大濃度)校正
電源供給 ミニポンプ（6V DC、Z6-000002）への給電・駆動可能
センサの動作状態表示 LED（緑、黄、赤）でガスセンサの動作状態を表示
動作条件

ガス温度：2～+40℃、動作温度：0～+50℃、保管温度：-20～+60℃

周囲気圧：800～1200 hPa、周囲湿度：0～95％相対湿度（結露無きこと）
カタログ Plus Controller/Case

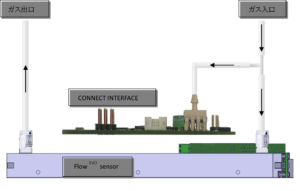

CONNECT INTERFACE

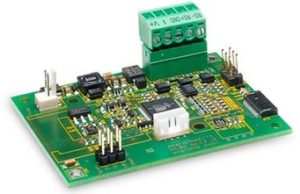

CONNECT INTERFACE（周囲圧力補償モデル）

Z6-000004　(データシート)

対象製品：BASIC EVO

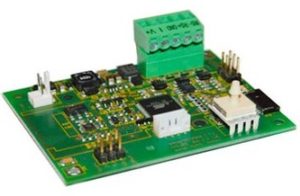

CONNECT INTERFACE（セル内圧力補償モデル）

Z6-000006　(データシート)

圧力センサにガスチューブを配管してご使用ください。

(ガスチューブコネクタは内径/外径：3/5mmのみ対応。4/6mmに変更不可。)
対象製品：FLOW EVO
入力電圧 12 – 28 V DC
信号出力

アナログ：0/4-20mA (DC)、max. 500 Ohm、0-2V / 0-5V / 0-10V (DC)

デジタル：RS485　　ユーザ側で、基板上のジャンパーピンを用いて変更
その他 機能

圧力補償：流入ガスの圧力変動による誤差を補償（800～1150 hPa）

キャリブレーション：ジャンパピンを用いた、ZERO/END(最大濃度)校正
電源供給 ミニポンプ（6V DC、Z6-000002）への給電・駆動可能
センサの動作状態表示 LED（緑、黄、赤）でガスセンサの動作状態を表示
動作条件

動作温度：-20～+50℃、保管温度：-20～+60℃

周囲気圧：800～1150 hPa、周囲湿度：0～95％相対湿度（結露無きこと）
取扱説明書

マニュアル(英文/参考和訳)

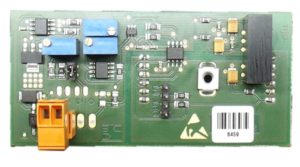

Analog Adapter for PAS Sensors　Z8-000002

アナログ変換アダプタ（PAS専用モデル）

デジタル出力を 4-20 mAに変換
対象製品：PAS

USB接続キット

smartGAS社のソフトウェア（キャリブレーション、ロギング）をお使いの場合は、

容易な接続で、スムーズなセンサ評価・測定が可能な「USB接続キット」をお使いいただけます。



・USBポートでPCに接続し、センサへの給電・データ取得が可能

・smartGAS社のソフトウェア（キャリブレーションソフト、ロガーソフト）使用に必要

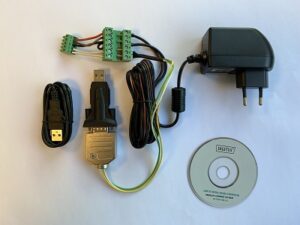

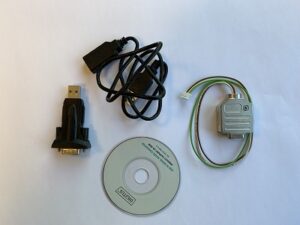

USB接続キット　Z6-000025

「BASIC EVO/FLOW EVO」とPCを接続

PCからセンサへ給電、専用ソフトウェアでのデータ読み出し

対象製品：BASIC EVO、FLOW EVO

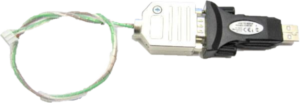

USB接続キット　Z6-000031

「BASIC EVO/FLOW EVOを接続したCONNECT INTERFACE」とPCを接続

PCからセンサへ給電、ACアダプタからCONNECT INTERFACEへ給電

専用ソフトウェアでのデータ読み出し

対象製品：CONNECT INTERFACE、TRANSMITTER EVO

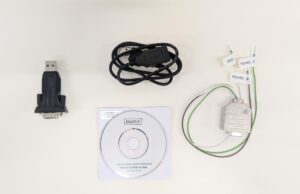

USB接続キット　Z6-000038

「FLOW EVOを接続したPlus Controller」とPCを接続

PCからセンサへ給電、ACアダプタからPlus Controlleへ給電

専用ソフトウェアでのデータ読み出し

対象製品：Plus Controller

ソフトウェア（キャリブレーション、ロギング）※無料

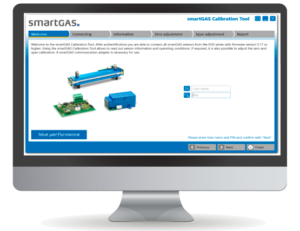

キャリブレーションソフト　The smartGAS Calibration Tool

ZERO / SPANポイント※の設定とキャリブレーション、濃度表示

PC接続用 USBキット　Z6-000025を用いてのご使用がおすすめです。

メーカサイト（smartgas.eu）よりダウンロードしてお使いください。

【マニュアル（英文/参考和訳）】

最初の14日間はライセンスフリーでお使いいただけます。

14日間経過後はガスセンサをご購入者に限り、ライセンスキーの発行申請が可能です。

ライセンスキー発行申請はこちら（メーカWebサイト）

※通常、数営業日で発行されます。お急ぎの場合は弊社までご連絡ください。

対象製品：BASIC EVO、FLOW EVO

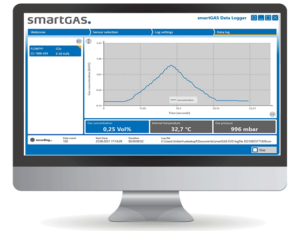

ロガーソフト　The smartGAS Data Logger

測定濃度をリアルタイムで読み出し、グラフ表示とcsv出力

PC接続用 USBキット　Z6-000025を用いてのご使用がおすすめです。

メーカサイト（smartgas.eu）よりダウンロードしてお使いください。

※ 本ソフトウェアは、ライセンスフリーでお使いいただけます。
対象製品：BASIC EVO、FLOW EVO



※キャリブレーションソフトを用いて設定可能なSPANガス濃度の範囲は、次の通りです。

　（最大濃度(以降、FS)）－（FSｘ60％）～（FS）＋（FSｘ40％）

　例：最大濃度(FS) 50Vol.-％のセンサでは、20～70Vol.-%となります。



※キャリブレーションソフトおよびロガーソフトの動作要件は、次の通りです。

　Windows 7以降（32bitまたは64bit）のOS、PCの管理者権限、1GHz以上のデュアルコアプロセッサ、

　2GB以上のRAM、200MB以上の空きディスク容量、Microsoft .NET Framework、およびUSB通信アダプタ（USBキット）が必要です。
