高精度 NDIRガス濃度測定モジュール
smartGAS社製品の特長
- 豊富な標準ラインナップ
多様なガス種・濃度範囲をそろえております。出力タイプはデジタル/アナログの2種ございます。
- 1個から購入可能
評価用、実験用に少量でもご購入いただけます。
- 高信頼性、高安定性
豊富な経験に基づいた環境補正アルゴリズムにより、長時間の使用でも低ドリフトを実現しました。
- 柔軟なカスタマイズ
複数ガスの同時測定モジュールなど、ご要望に合わせて様々な提案が可能です。
アプリケーション
- 工業用材料ガスの濃度管理（メタン：CH4、プロパン：C3H8、二酸化炭素：CO2、一酸化炭素：CO）
- バイオ燃料生成（メタン：CH4、二酸化炭素：CO2）
- 排ガス管理（二酸化炭素：CO2、一酸化炭素：CO、亜硫酸ガス：SO4、可燃性ガス：HC）
- 果実貯蔵管理（エチレン：C2H4、二酸化炭素：CO2）
- 室内換気アラーム（二酸化炭素：CO2）
- ガス漏洩検知（冷媒ガス）
- 絶縁ガス管理（六フッ化硫黄：SF6）
- 木材燻蒸、害虫駆除（フッ化スルフリル：SO2F2、臭化メチル：CH3Br）
測定型式① 通気タイプ

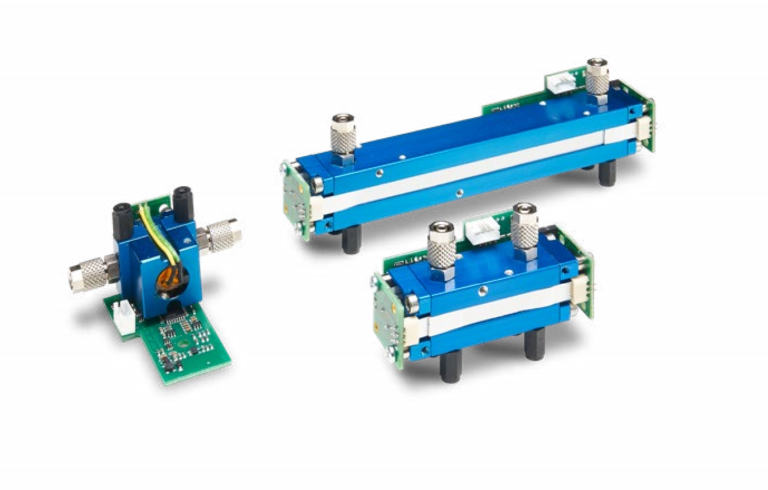

通気タイプ（FLOW EVO）
ガスのinlet/outletをもってガスセル内を通気させるタイプの装置で、
供給や排気の配管からバイパスして使用したり、吸気システムを持つ測定装置に組み込んだりするもの。
高耐環境性を実現した筐体設計と小型な基板設計が特徴。
測定型式② 拡散タイプ
拡散タイプ（BASIC EVO）
室内換気やビニールハウス内の濃度管理などの空間におけるガス濃度のモニタリングや、漏洩可能性のある箇所の近くに設置して検出を行うタイプ。
標準品ラインナップ
詳細仕様はメーカHPをご参照ください。
|
ガス種 |
組成式 |
濃度範囲（0～MAX） |
BG |
測定型式 |
代表的な用途 |
|
エチレン |
C2H4 |
2000ppm |
N2 |
通気 |
果実熟成ホルモンの濃度管理 |
|
メタン |
CH4 |
100%Vol 50%Vol |
CO2 |
通気 |
工業用材料ガス |
|
|
100%Vol 5000ppm 50%Vol 5%Vol |
N2 |
通気 |
||||
|
4.4%Vol |
N2 |
通気 拡散 |
||||
臭化メチル |
CH3Br |
2.5％Vo 15％Vol |
N2 |
通気 |
木材燻蒸、害虫駆除 |
|
プロパン |
C3H8 |
1.7%Vol |
N2 |
拡散 |
工業用材料ガス、燃料ガス |
|
二酸化炭素 |
CO2 |
100%Vol 50%Vol |
CH4 |
通気 |
インキュベーターのCO2モニタリング 工業用材料ガス |
|
|
20%Vol 10%Vol |
N2 |
通気 拡散 |
||||
|
100%Vol 50%Vol 30%Vol 2000ppm |
N2 |
通気 |
||||
一酸化炭素 |
CO |
100%Vol 50%Vol 20%Vol 10%Vol 5%Vol 2%Vol 1%Vol 5000ppm |
N2 |
通気 |
工業用材料ガス |
|
フッ化スルフリル |
SO2F2 |
6%Vol 100ppm |
N2 |
通気 |
木材燻蒸、害虫駆除 |
|
亜硫酸ガス |
SO2 |
2000ppm |
N2 |
通気 |
排ガス管理 |
|
六フッ化硫黄 |
SF6 |
1500ppm |
N2 |
拡散 |
絶縁ガス プロセスガス |
|
|
1000ppm |
N2 |
通気 拡散 |
||||
|
50ppm 100%Vol |
N2 |
通気 |
||||
【フロン・代替フロン】
|
ガス種 |
組成式 |
濃度範囲（0～MAX） |
BG |
測定型式 |
|
R22 |
CHClF2 |
2000ppm |
1000ppm |
N2 |
拡散 |
R123 |
CHCl2CF3 |
2000ppm |
1000ppm |
N2 |
拡散 |
R125 |
C2HF5 |
2000ppm |
1000ppm |
N2 |
拡散 |
R134a |
C2H2F4 |
2000ppm |
1000ppm |
N2 |
拡散 |
R404a |
44% R125 / 4% R134a / 52% R143a |
2000ppm |
1000ppm |
N2 |
拡散 |
R407a |
★22% R32 / 42% R125 / 42% R134a |
2000ppm |
1000ppm |
N2 |
拡散 |
R407c |
23% R32 / 25% R125 / 52% R134a |
2000ppm |
1000ppm |
N2 |
拡散 |
R410a |
50% R32 / 50% R125 |
2000ppm |
1000ppm |
N2 |
拡散 |
R507 |
★50.5% R125 / 50.5% R143a |
2000ppm |
1000ppm |
N2 |
拡散 |
R1234yf |
C3H2F4 |
2000ppm |
1000ppm |
N2 |
拡散 |
★温度などに依って組成割合が変わるため記載の数値は最大値のみ抜粋して記載。
共通仕様（入力電源・出力形式など）
|
入力電源 |
3.3 – 6 V DC |
|
出力形式 |
デジタル Modbus ASCII / RTU via UART, autobaud, autoframe |
|
Warm-up時間 |
起動時間：2分以内 フルスペック：30分以内 |
|
環境条件 |
【拡散】動作温度：-20～+40℃ 保管温度：-20～+60℃ 【通気】動作温度： 0～+50℃ 保管温度：-20～+60℃ 周囲気圧：800～1150 hPa 周囲湿度：0～95％相対湿度（結露無きこと） |
- アナログ出力変換アクセサリ（コネクトインターフェイス）
|
入力電源 |
12 – 28 V DC |
|
出力形式 |
アナログ 0(4)-20mA (DC), max. 500 Ohm 0-2V / 0-5V / 0-10V (DC) |
|
環境条件 |
動作温度：-20～+50℃ 保管温度：-20～+60℃ 周囲気圧：800～1150 hPa 周囲湿度：0～95％相対湿度（結露無きこと） |
通気タイプ(FLOW EVO)向けアクセサリ
除塵・除湿用フィルタ
通気タイプ(FLOW EVO)には除塵・除湿用フィルタは内蔵しておりません。
粉塵の含まれるガスや高湿ガスなどを測定する場合は別でフィルタが必要です。
フィルタの指定はございませんが、メーカ推奨品をご紹介することも可能ですので、
お気軽にご相談ください。
画像は標準的なミディアムエンドモデルです。
より多湿な環境向けにペルチェクーラーなどのご紹介も可能です。
ポンプ
通気タイプ(FLOW EVO)をご使用の際には、別途ポンプが必要です。
ポンプの指定はございませんが、メーカ推奨品をご紹介することも可能ですので、
お気軽にご相談ください。
画像は標準的なミディアムエンドモデルです。
使用上の注意事項
- これらのガスモニタモジュールには、測定ガス中の物理的なコンタミ(粉塵、水滴など)や水分混入(結露原因)を排除する機能は無いため、これらが懸念される環境ではユーザー側で用意すること
- 内部に使用されている光学部品の一部が消耗品扱いとなるため、製品ごとの寿命について事前に確認のこと
NDIR方式ガス計測について
- 測定の仕組み
光路に各種ガス特有の赤外吸収がある波長のガスを取り入れ、光の減衰度（吸光度）を測定して濃度に換算します。
吸収の少ない波長も合わせて用いることで、より精度の高い測定を実現します。
- NDIR方式ガス計測についてもっと知りたい方へ
