LWIR(8-14μm)/ブロードバンド(2-4、8-14µm)

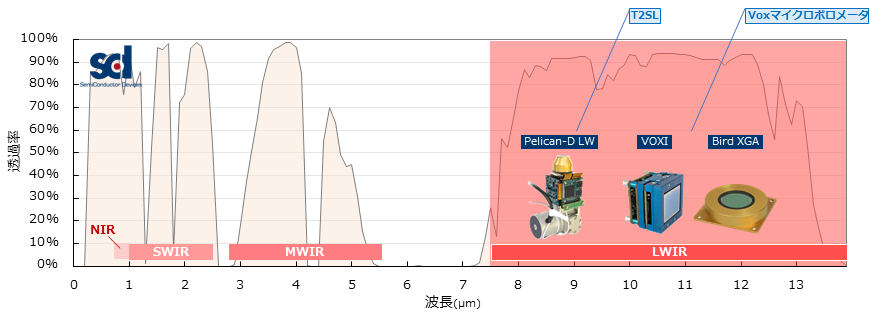

SCD社はLWIR領域においてLow SWaP-C(小型軽量・低消費電力・低価格)の非冷却マイクロボロメータタイプと高速・高感度の冷却式T2SLタイプの2本立てで幅広いアプリケーション、ニーズに対応します。
非冷却式のVOXIはVGA(17µmピッチ)画素のビデオエンジン付きカメラモジュールで、非冷却でありながらNETD<35mk(@F/1、30Hz)の高感度を達成しており、シャッターレス・TECレスなので動作環境(周囲温度)に依存せず安定して良質なイメージを供給することができます。通常タイプは8~14µmの感度波長ですが、ブロードバンド(2~4µm+8~14µm)の波長域も選択可能です。
冷却式のPelican-D LWはVGA(15µmピッチ)画素で、SCD製品でも人気の高い中赤外冷却式検出器Pelican-Dと同じインターフェースで互換性があります。中赤外領域よりサングリント(太陽光の海面反射)や空気中の塵などによる光散乱の影響を受けにくいため、いくつかのアプリケーションでは冷却式中赤外検出器より良いイメージを得ることができます。
イスラエル製ですので、米国ITARフリーで入手できます。

【非冷却】 【冷却】





特長

【非冷却】 【冷却】
  • 非冷却VOxマイクロボロメータ
  • LWIR(8-14μm)、BroadBand(2-4、8-14μm) から選択可能
  • 高感度 NETD <35mKモデル選択可能
  • VGA/XGA・17μmピッチ(ビデオエンジンはVGAのみ)
  • Low Swap-C(小型軽量・低消費電力・低価格)
  • OEMに最適なビデオエンジンタイプも選択可能
  • MIL対応
  • ITAR(米国武器規制)フリー



  • タイプⅡ超格子検出器
  • カットオフ波長9.5µm
  • VGA・15µmピッチ
  • 高速フレームレート 360Hz@13bit分解能
  • SCD社製中赤外検出器Pelican Dと同じインターフェース採用
  • コールドシールド・クーラー部分のカスタマイズ可能
  • MIL対応
  • ITAR(米国武器規制)フリー
[非冷却赤外線ビデオエンジン]VOXIでの撮影イメージ 非冷却イメージ

【メーカーウェブサイト】

SCDロゴSemi Conductor Devices(SCD)



【公式YouTubeチャンネル】

SCDロゴSCD(YouTube Channel)

アプリケーション

防衛 セキュリティ 産業 宇宙
  • 中~遠方監視カメラ
  • EVS(エンハンスト・ビジョン・システム)
  • ミサイルシーカー
  • 中~遠方監視カメラ
  • サーモグラフィー
  • ガラス越しサーモグラフィー
  • 炎越しカメラ/炎カメラ
  • ガスカメラ(ガス漏れ検知)
  • 非破壊検査カメラ
  • 高炉(製鉄炉)内温度モニタリングカメラ
  • レーザービームプロファイラ
  • 各種産業用カメラ
  • 衛星搭載地球観測カメラ

各種モデル・仕様

冷却式 T2SLデジタル・ディテクタ
Pelican-D LW

  • タイプⅡ超格子XBp検出器
  • 波長:~9.5μm
  • 画素:VGA(15μmピッチ)
  • 超高感度 NETD15mK
  • ビデオエンジンも供給可能
    CameraLink出力装備、Pelican-Dフォーマット



非冷却 Voxマイクロボロメータ
Bird・Bird XGA・VOXI

  • Low-Swap(小型軽量・低消費電力・低価格)
  • LWIR(8-14μm)、BroadBand(2-4、8-14μm) から選択可能
  • VGA/XGA・17μmピッチ(ビデオエンジンはVGAのみ)
  • 高感度 NETD <35mKモデル選択可能 適用できるカメラレンズの幅も広がります(~F/2)
  • OEMに最適なビデオエンジンタイプ供給可能
    [VGA・シャッターレス(シャッター付きあり)・TECレス・アナログ/デジタル出力]



詳しい仕様は、ページ上部のカタログボタンからカタログをダウンロードしてご覧ください。

LWIRカメラをお探しの方・カスタマイズをご希望の方

SCD社製LWIRディテクタを採用したカメラをお探しの方は下記製品ページをご覧ください。

LWIRカメラ

ORCHID(SCD社製非冷却VOxマイクロボロメータ素子採用)





カメラカスタマイズのご相談も承ります

カスタムカメラ

下のお問合せボタンからお気軽にお問合せください。
