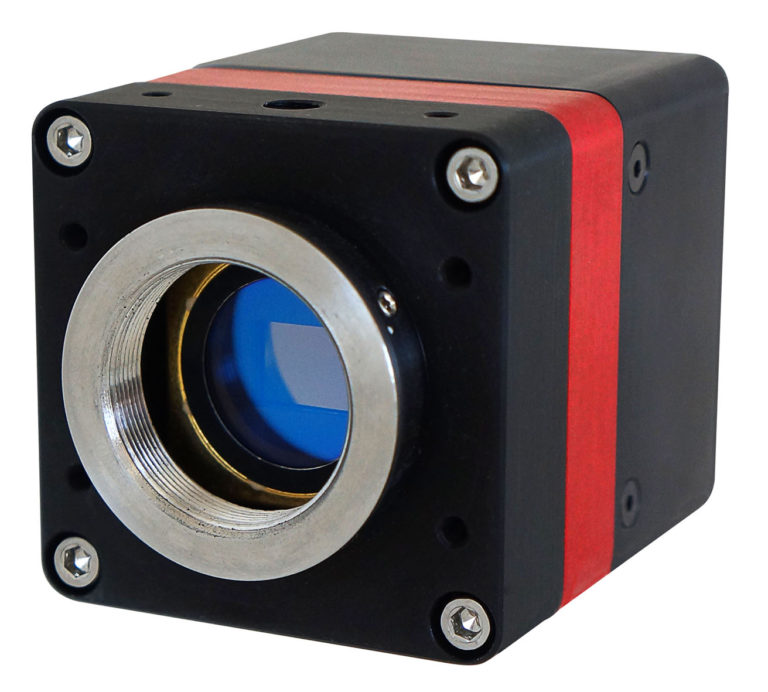

ハイスピードSWIRカメラ Owl 320 HS
特長
- フレームレート最速349Hz
- 画素数320 x 256/30μm
- 0.4～1.7μm、可視～SWIR(近赤外)の広域感度(一部機種除く)
- 2ポイントNUC搭載
- Camaeralinkインターフェース
- 小型、低消費電力(6W with TEC ON, NUC ON)
アプリケーション
機器構成例
すぐにお使いいただけるよう、撮影・観察開始に必要な機器・アクセサリが一式揃った状態で納品可能です。
機器構成図
構成品
青字部分に関しましてはご用途、ご希望仕様に合わせご提案いたします。
- カメラ本体
- レンズ
- グラバーカード
- CameraLinkケーブル
- PCIeカードスロット付き外付けドライブ
- Thunderbolt 3 ケーブル
- PC
- ソフトウェア
※各構成品詳細・数量等はご選択されるモデル、ご使用環境等により異なります。詳しくはお問い合わせください。
仕様
| 項目 | 仕様 |
|---|---|
| 検出器 | InGaAs |
| 測定波長 | 0.4—1.7µm |
| 素子ピッチ | 30µm |
| 画素数 | 320 x 256 |
| ノイズ(RMS) | High Gain : <225e−(typical:202e−) |
| 量子効率 | Peak>90%@1.3µm |
| Pixel Well Depth | High Gain 170Ke− |
| Pixel Operability | >99% |
| Digital Output Format | 14bit CameraLink(Base Configuration) |
| 露光時間 | 500ns～[Frame Period – Readout Time] |
| フレームレート | ～349Hz |
| ダイナミックレンジ | High Gain : 59dB |
| トリガーI/F | トリガーIn/Out:TTL level |
| 電子冷却 | 有 |
| イメージ補正 | 2point NUC(offset & gain)+pixel補正 |
| 電源、消費電力 | 12VDC±0.5%(<6W with TEC on, NUC on) |
| 保管温度/動作温度 | −30～+60℃/−20～+55℃ |
| 寸法/重量 | 74.59 x 50 x 50mm、250g(レンズ含まず) |
| レンズマウント | Cマウント(SWIRレンズ選択可能) |

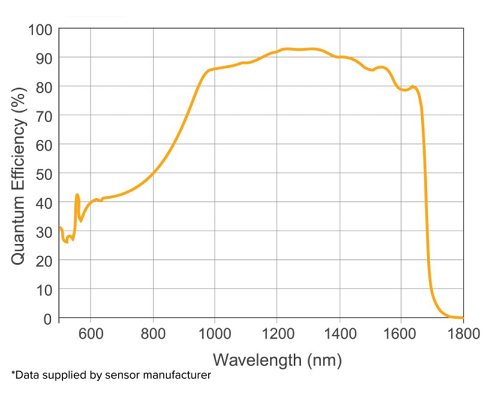

| 量子効率グラフ |
|
上記仕様は予告無く変更する場合があります。
