MWIR(中赤外) 冷却式InSb/HOT(XBn)赤外線ディテクタ(3～5μm)

量子型で高感度、デジタル読出し回路を採用したSCD社製高速・高感度冷却式MWIRディテクタは、非冷却検出器では対応できない高感度の測定が必要なアプリケーション、－たとえば、超遠方の対象や高速で動く対象をとらえる必要がある検知・監視・追尾システム、微小な温度差、変化をとらえる必要がある測定・検査システムなどに最適です。
画素数はVGA(640×512画素)から超高画質5M(2560×2048画素)、画素サイズは15 / 10 / 5µmピッチまで、豊富なラインナップから選択可能で、ご用途に合わせ短波長側へ延長や、ガスカメラ用途(3.3µm)などに向けた波長のカスタマイズにも対応します。
多くのモデルではビデオエンジン付きが選択でき、ご検討されるシステムへの導入も容易です。
また、SCD社が開発したXBnバリア・テクノロジーによる高温動作可能なHOT（High Operational Temperature）モデルでは、優れたLow SWaP-C(小型軽量・低消費電力・低価格)やLong MTTF(平均故障時間)を実現しています。
イスラエル製ですので、米国ITARフリーで入手できます。

カタログダウンロード

【注目製品】

高感度SXGA小型中赤外ディテクタ SPARROW-HD 紹介動画

【注目製品】

5M画素小型中赤外ディテクタ CRANE 紹介動画

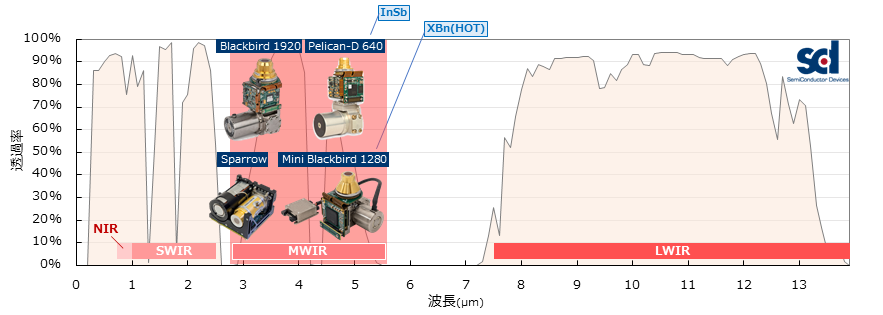

SCD製品分布図 中赤外(MWIR)

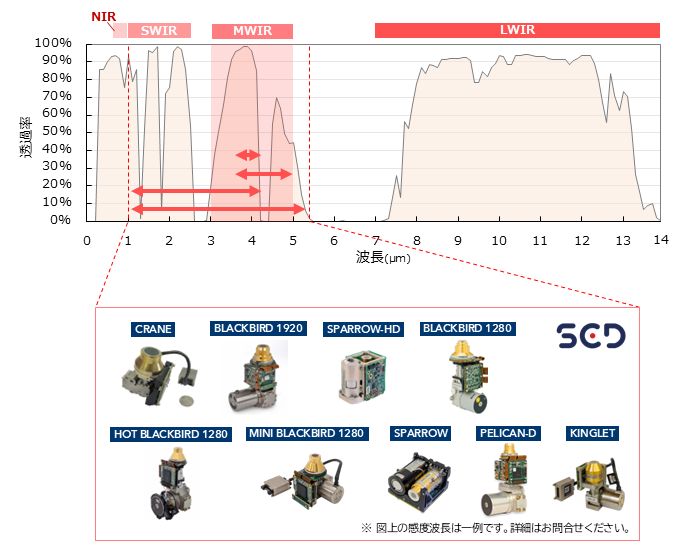

SCD波長別製品分布-MWIR(中赤外))

特長

  • 冷却式量子型検出器なので高速・高感度

  • 豊富な画素フォーマット

    • 5μmピッチ: 5M(2560×2048) / SXGA
    • 10μmピッチ: 3M(1920×1536) / SXGA / VGA
    • 15μmピッチ: SXGA / XGA / VGA

  • ガス検知用途など、用途に合わせた波長のカスタマイズ
  • 長寿命クーラー選択可（20,000時間、30,000時間など）
  • ビデオエンジン付き選択可能(一部モデル)
  • MIL対応
  • ITAR（米国武器規制）フリー

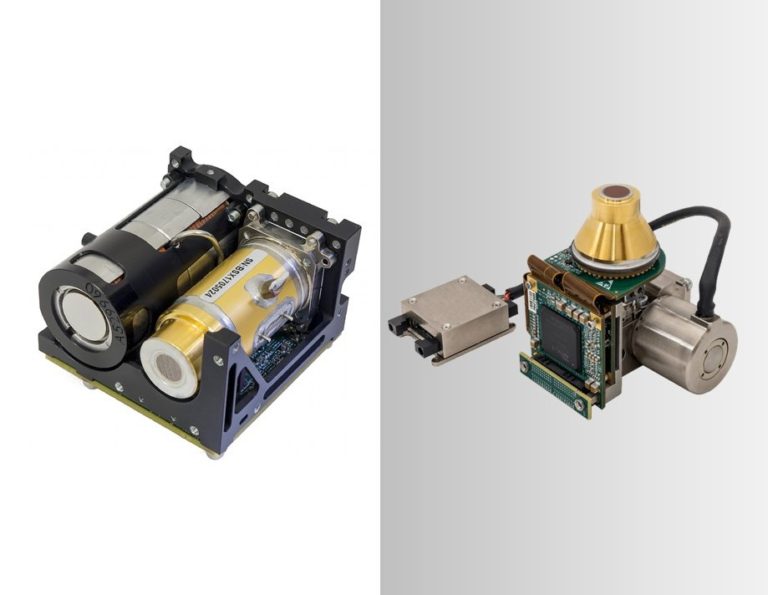

2560×2048画素モデル、CRANE xBnを用いて撮影された映像

検出器タイプ

InSb

xBn

HFM

InSb検出器はイメージングに限らず赤外検出用途で広く用いられています。
中赤外全域をカバーする分光感度特性を持ち、近赤外域への延長も可能です。
冷却温度はおよそ80Kです。

SCD社が確立した技術によるHOT(高温動作)タイプの検出器で、冷却温度はおよそ150Kです。
比較的高温で動作することが、クーラー、ひいては検出器自体の小型軽量化、低消費電力、長寿命化に繋がっています。
大気透過率の高い3.6～4.2µmのコールドフィルタを採用したモデルが多いです。

SCD社が確立した技術による新しいタイプのHOT(高温動作)検出器で、感度波長が3.6～4.9µmと、より広い中赤外領域をカバーしています。
冷却温度はおよそ120Kです。

クーラータイプ

Integral rotary

Split rotary

Split Linear

InSb検出器はイメージングに限らず赤外検出用途で広く用いられています。
中赤外全域をカバーする分光感度特性を持ち、近赤外域への延長も可能です。
冷却温度はおよそ80Kです。

スターリング冷却器のピストンをカムを介してモーターと直結しているため、冷却効率が高い方式となります。ただし、モーターやカムにベアリングを採用しているため、MTTFは短めになります。それでも近年では20,000時間を上回るMTTFのモデルもリリースされています。

ピストンを磁石で動作させる方式のため、冷却効率はIntegral Rotaryに比べ劣ります。ただし、ベアリングを使っていないため長寿命で低振動です。コスト的には少し高価になります。

アプリケーション

SCD アプリケーション紹介画像 防衛

陸上

海上

航空

セキュリティ
  • 装甲車・MBT
  • 携行サーマルカメラ
  • 長距離監視
  • MWS
  • ミサイルシーカー
  • 状況認識
  • ウェポンサイト(照準器)
  • ドローン
  • DVE(ドライバービジョンエンハンサー)
  • 偵察
  • RWS
  • カウンタードローン装置
  • IRST
  • 長距離監視
  • MWS
  • ミサイルシーカー
  • 偵察
  • RWS
  • 状況認識
  • 航空機搭載
  • ミサイルシーカー
  • IRST
  • MWS
  • 常時監視
  • 状況認識
  • 国境（沿岸・領海）警備
  • 重要インフラ保護
  • 火災検知
  • 法執行機関
  • 長距離監視
  • 周辺監視
  • 治安・公共交通機関警備

SCD アプリケーション紹介画像 民生・宇宙

産業

宇宙
  • 航空安全(EVS)
  • ガス漏れ検知(OGI)
  • サーモグラフィー
  • 非破壊検査
  • 医療
  • 炉内温度分布モニタリング
  • レーザービームプロファイラー
  • 分光（ハイパースペクトラルイメージング）
  • 半導体検査
  • 衛星搭載
  • 打ち上げシステム

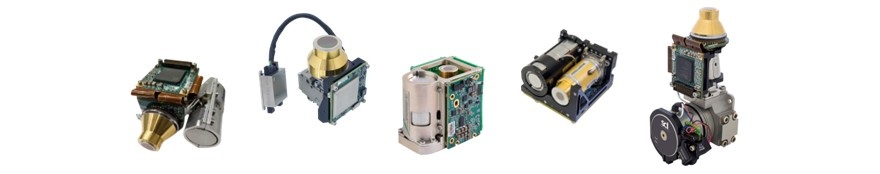

ラインナップ

SCD MWIRディテクタ ラインナップ画像

モデル 検出器タイプ 画素数 画素ピッチ 感度波長 NETD フレームレート クーラータイプ
CRANE XBn XBn 2560×2048 5 3.6～4.2 45 60 Integral rotary
CRANE XBn XBn 2560×2048 5 3.6～4.2 45 100 Split rotary
CRANE HFM HFM 2560×2048 5 3.6～4.9 28 100 Split rotary
BLACKBIRD 1920 InSb 1920×1536 10 1～5.4 28 120 Integral rotary / Split rotatary
SPARROW-HD XBn XBn 1280×1024 5 3.6～4.15 40 60 Split linear
SPARROW-HD HFM HFM 1280×1024 5 3.6～4.85 25 200 Split linear
BLACKBIRD 1280 InSb 1280×1024 10 3.6～5 25 180 Split rotary / Integral rotary
HOT BLACKBIRD 1280 XBn 1280×1024 10 3.6～4.2 25 180 Split linear / Integral rotary
MINI BLACKBIRD 1280 XBn 1280×1024 10 3.6～4.2 25 180 Integral rotary
MINI BLACKBIRD 1280 HFM HFM 1280×1024 10 3.6～4.9 25 180 Split rotary / Integral rotary
SPARROW XBn 640×512 10 3.6～4.2 28 180 Split linear
SPARROW Extended SWIR XBn 640×512 10 1.6～2.4 N/A 180 Split linear
SPARROW HFM HFM 640×512 10 3.6～4.9 30 180 Split linear
PELICAN-D InSb 640×512 15 3.6～5 20 350 Integral rotary
HOT PELICAN-D XBn 640×512 15 3.6～4.2 23 350 Integral rotary
KINGLET XBn 640×512 15 3.6～4.2 23 100 Integral rotary

その他仕様はカタログでご確認ください。詳細についてはお問合せください。カスタマイズのご相談も承っております。

総合カタログを見る

※製品仕様は予告なく変更される場合があります。

ご評価をご検討の方、MWIR(中赤外)カメラをお探しの方へ

ご研究、ご評価用に簡易カメラモジュール化のご相談、また、レーザー距離計モジュールなどの関連部品、黒体炉・コリメータなどの評価・試験装置のご相談も承っております。

SCD製品ページ レンズ参考画像

カメラレンズご提案

SCD製品ページ 窓、フィルタ参考画像

窓・フィルタご提案

SCD製品ページ ケーシング参考画像

ケース設計・製作

（防水ケースなど）

SCD製品ページ 治具製作参考画像

レンズアダプタ設計・製作

SCD製品ページ ソフトウェア、アクセサリ参考画像

周辺機器のご提案

（SW、フレームグラバ等）

【製作例】

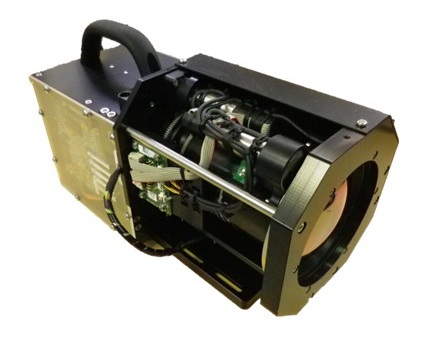

SCD検出器搭載 MWIRデモカメラ 製作例 画像

レンズ付きのカメラモジュール、筐体に入ったカメラシステム、他サーモグラフィなど、簡単なセットアップですぐに赤外画像を取得できる製品ををお探しの方は以下のページもぜひご覧ください。

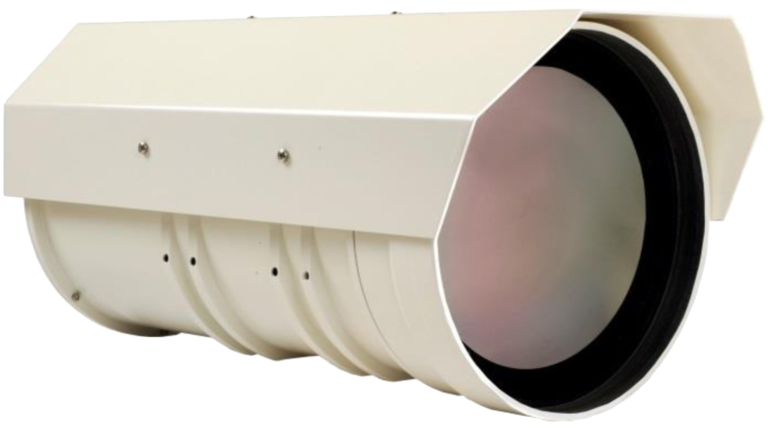

遠方監視向け中赤外(MWIR)カメラ LRC3Z 製品ページアイコン 超遠方監視向けHD中赤外(MWIR)カメラ LRC3Z-HD10 製品ページアイコン 小型中赤外(MWIR)カメラコア microCORE 製品ページアイコン InfraTec社製 ハイエンドサーモグラフィ ImageIR 製品ページアイコン
遠方監視向け
中赤外(MWIR)カメラ
LRC3Z		 超遠方監視向け
HD中赤外(MWIR)カメラ
LRC3Z-HD10		 小型中赤外(MWIR)カメラコア
microCORE		 InfraTec社製
ハイエンドサーモグラフィ
ImageIR®
