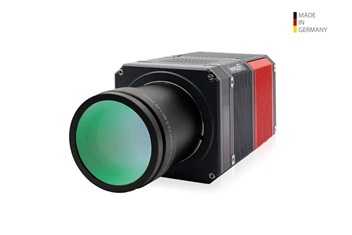

ImageIR® 6300

特長
アプリケーション
仕様

【新製品】VGA 10µmピッチ
低コスト・長寿命マシンビジョンサーモグラフィ
InfraTec社のハイエンドサーモグラフィ ImageIR®シリーズに、優れたコストパフォーマンスを追求した新モデルが登場しました。
最先端の検出器技術を採用し、小型、軽量、低消費電力かつ堅牢で長寿命な赤外線カメラをデザインしました。
OEM組込や長時間連続で稼働するアプリケーションに理想的なモデルです。
冷却式検出器を使用したサーモグラフィを初めて導入される方にもおすすめしたいエントリーモデルです。

カタログダウンロード

特長

640×512画素・10μmピッチ

高解像度画素フォーマット、先進的なXBn検出器採用

高速フレームレート～180Hz

急激な温度変化、微細な温度変化もフルフレームで

統合されたカメラインテリジェンス

webインターフェースを介して制御

高感度 NETD≤30mK

高温度分解能で微細な温度の差異も検出

高速(ビニング)モードでMax620Hz

オプション機能でフレームレート、温度分解能をアップ

長寿命クーラー

動作時間が長くなり、メンテナンス性が向上

10µmピッチ検出器で高分解能とコンパクトな光学系を実現

最新世代の10µmピッチ検出器を採用することでシャープなイメージとコンパクトな光学系システムを両立しています。空間分解能の向上は、より詳細に対象を観察できることはもちろん、より正確な温度測定につながります。

HOT検出器(XBn技術)でSWaP(小型・軽量・省電力)を実現

“H”igher “O”peration “T”emperature -HOT検出器はInSbなどの通常の冷却式赤外線検出器と比較して高温で動作するため、冷却部(クーラー)の小型化・省電力化を実現しました。これは、ImageIR® 6300全体の消費電力や寸法、重量の削減につながっています。また、HOT検出器ではクーラーを小型化するだけでなく、長寿命化も実現しているため、クーラー交換によるタイムロスやコストを削減することができます。狭所やアクセスが困難な空間への設置、連続で稼働するシステムへの組込にも適したデザインです。

アプリケーション

アプリケーション例

各種温度測定
連続稼働システム
OEM組込
顕微サーモグラフィ
狭所/アクセスが困難なスペースへの設置

適用分野例

電子部品・空撮サーモグラフィ・レーザー加工・3Dプリンタ(AM技術)関連・接着・シーリング・材料・金属（冶金）・化学・ガラス・樹脂・セキュリティ・航空・オートモーティブ・EV関連　他
その他、医薬品研究開発、環境フィールドスタディ、農業関連、アクティブサーモグラフィ、熱最適化など

電動フォーカスやフィルターホイールの使用、もっと画素数の多いモデル、高速なモデルをお探しでしょうか。他のImageIR®シリーズのモデルや、システムソリューションが適合するかもしれません。
ImageIR®シリーズ総合ページや採用事例集、システムソリューションのページも併せてご覧ください。

採用事例・アプリケーションノート

システムソリューション・パッケージ

仕様

モデル	ImageIR® 6300
波長範囲	(3.7 … 4.15) µm
ピクセルピッチ	10 µm
検出器	XBn
フォーマット	(640 x 512)
画像取得	スナップショット
読み出しモード	ITR / IWR
絞り	f/3.6
検出器の冷却	スターリングクーラー、MTTF ≤ 30,000 h
測定温度範囲	(-10 … 1,700) ℃、～3,000 ℃*
温度測定精度	± 2 °C or ± 2 %
温度分解能＠30℃	Better than 0.03 K / 高速(ビニング)モード： 0.02 K
フレームレート	～180/344/619/2,760 Hz; 高速(ビニング)モード: 620/1,030/1,500/2,150 Hz
フォーカス	手動
ダイナミックレンジ	14 bit
積分時間	(1 … 60,000) μs
インターフェース	GigE, HDMI*
トリガ	4 IN / 3 OUT
アナログ出力* IRIG-B*	IRIG-B
三脚アダプタ	1/4″ ねじ、18 × M4
電源供給	広範囲入力電圧 (9 … 36) V AC、 PoE++
保管温度、動作温度	(-40…70)℃, (-20…50)℃
保護等級	IP54、 IP65*
寸法；重量	(18.5 x 10 x 10) cm, 2 kg
オート機能・オプション	統合画像処理・取得、webインターフェースでの制御、高速(ビニング)モード(オプション)、カスタム温度範囲(HighSense)(オプション)、マルチ露光時間(MIT)(オプション)*
画像取得・解析ソフトウェア	IRBIS® 3、IRBIS® 3 view、IRBIS® 3 plus、IRBIS® 3 professional、IRBIS® 3 control、 IRBIS® 3 online、IRBIS® 3 process、IRBIS® 3 active、IRBIS® 3 mosaic、IRBIS® 3 vision

*モデルによる

広角～望遠レンズ

タイプ	焦点距離	FOV(°)	IFOV(mrad)
標準レンズ	12mm	(29.9 × 24.1)	0.8
望遠レンズ	25mm	(14.6 × 11.7)	0.4
望遠レンズ	50mm	(7.0 × 5.9)	0.2

マクロ・顕微レンズ

タイプ	最短撮影距離(WD)	FOV(mm)	空間分解能/画素(µm)
クローズアップレンズ(50mm望遠レンズ用)	300mm	(39 × 31)	60
1x顕微レンズ	40	(6.4 × 5.1)	10

ズームレンズ

フルレンジ放射温度較正済の7.5倍光学ズームモデルもございます。詳細は製品ページをご覧ください。

ImageIR® 6300 Z 製品ページ

※ 仕様は予告なく変更される場合があります。
