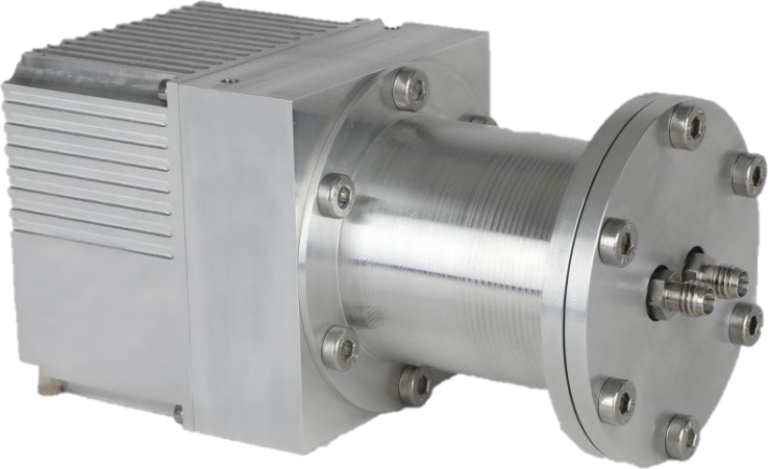

mirSense社製　中赤外レーザ(QCL)光音響(PAS)ガス濃度センサ「MIRCHIP X」

低濃度ガス測定（ppm～sub-ppm）も測定可能な高精度センサです。
個別カスタマイズにより、1つのガスセンサモジュールで最大3種のガスを同時測定可能です。

対象ガス：N2O、CH4、NH3、CO2、H2O

カタログダウンロード

アプリケーション

インラインガス濃度管理
家畜・土壌のガス排出モニタリング
水処理プラントのガス排出モニタリング

ガス種・濃度レンジ

1つのガスセンサモジュールで、1～3種のガスを測定します。

ガス種の組合せ、測定レンジについてはお気軽にお問合せください。

測定ガス*	濃度レンジ**	検出下限***	応答時間
NH3	0-100 ppm	<25ppb	10s
NH3	0-100 ppm	<7ppb	120s
CH4	0 – 40000 ppm	<300ppb	4s
CH4	0 – 40000 ppm	<60ppb	120s
N2O	0 – 1000 ppm	<200ppb	4s
N2O	0 – 1000 ppm	<40ppb	120s
CO2	0 – 5000 ppm	<1000ppb	4s
CO2	0 – 5000 ppm	<200ppb	120s
H2O (in Biomethane)	0 – 1000 ppm	<200ppb	10s
H2O (in Biomethane)	0 – 1000 ppm	<60ppb	120s

*すべての性能は周辺大気（Ambient Air）で示されています

** 用途に応じて変更可能です

正確さ（Accuracy）	フルスケールの±1％ ※ガスの水分含有量が仕様範囲外に偏ると精度の偏差が生じることがあります。詳細はお問合せください。
精度（Precision）	読み値の最大1% または LODの1/3
直線性・再現性	正確さ（Accuracy）に含まれます
測定周期	10Hz以下
読み出し分解能	1 ppb以下
暖気時間	300秒以下
ガスコネクタ	Festo QS-G1/8-4-I

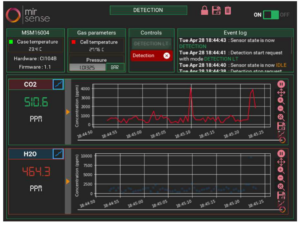

インターフェイス、出力形式	DB15コネクタ、RS232（modbus RTU）、専用ソフトウェア
入力電源	12～24V DC（最大4A、最大10W）暖気中：10～50W
測定ガス要件	温度：0～85℃（結露なきこと）流量：10～1000 ml/min 圧力：0.5～2bar absolute
環境要件	動作温度：0～50℃ 動作湿度：相対湿度0～99％保管温度：-40～80℃ 保管湿度：相対湿度0～99％
サイズ	150 x 100 x 75 mm
重量	約1.5 kg
