T2SLセンサ [VIGO](1.6~15µm)

高性能スーパーラティス赤外線センサを開発(VIGO SYSTEM社)

【液体窒素不要、電子冷却で高速・高感度応答】
VIGO System社(ポーランド)は、従来のMCT検出器に匹敵する性能を持ち、
RoHS完全対応であるInAs/InAsSb SL(SuperLattice:超格子)赤外線検出器を開発し、サンプル対応を開始いたしました。

特長

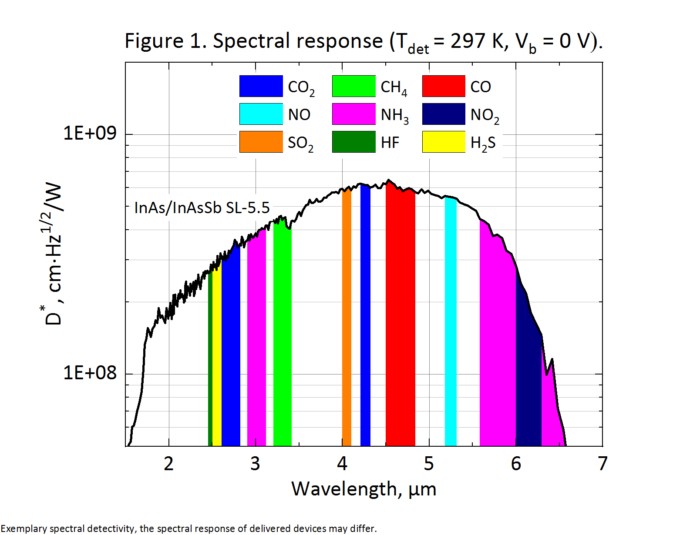

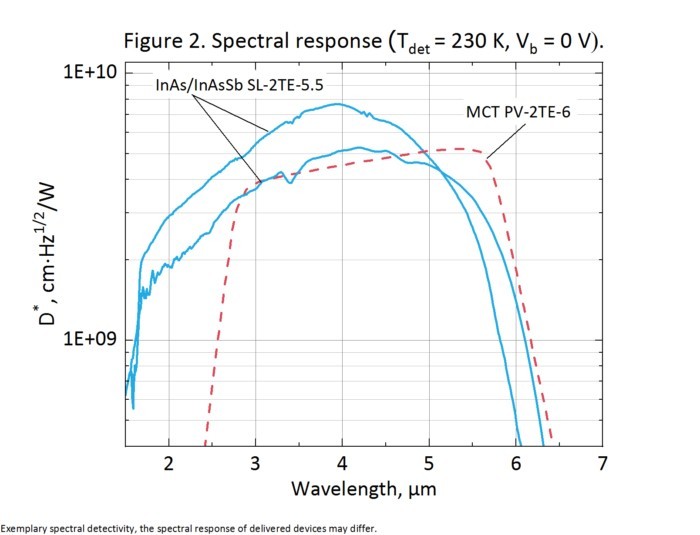

● MWIR SL検出器(1.7 – 5.9um)

非冷却または2段TEC(230K)付きSL検出器を開発しています。

最近の評価結果では、SL検出器はバルクのInAsSbデバイスと比較して、高い抵抗面積(RA)積を示すことが明らかになりました。

これにより、十分な検出能力を持ち、且つより広いスペクトルバンドの検出器を製造することが可能です。

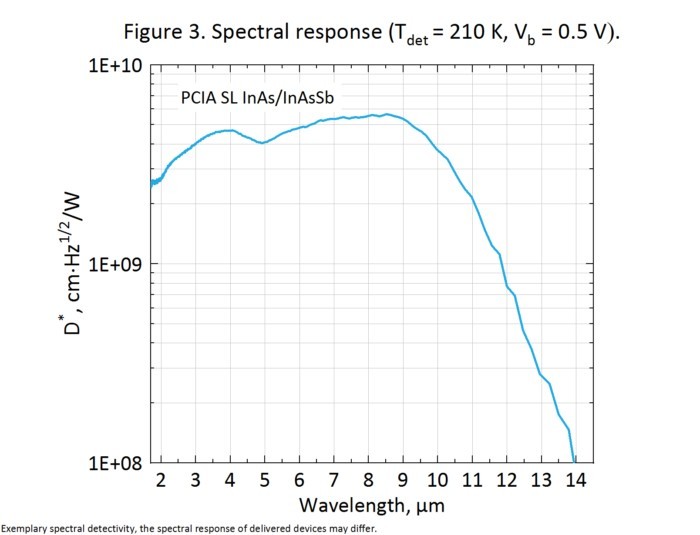

● LWIR SL検出器(1.7 – 12.0um)

2段および3段TEC(230Kおよび210K)付きSL検出器を開発しています。

10μmと12μmに最適化された検出器を提供可能です(15μmやそれ以上も検討可能)。

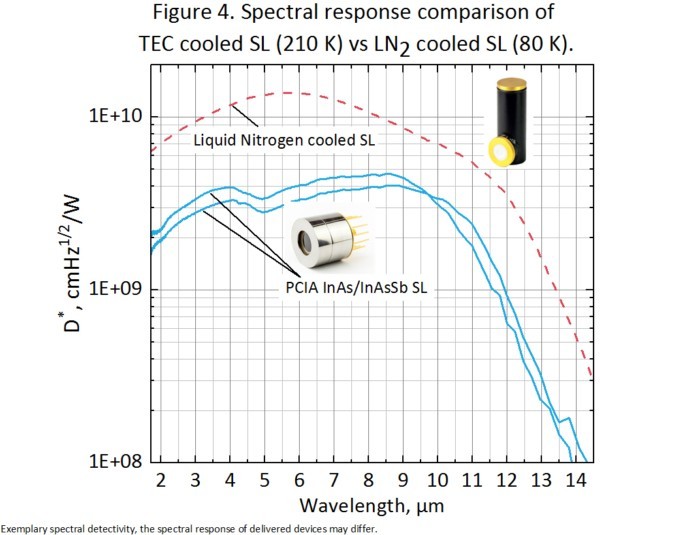

液体窒素による冷却を必要としないLWIR検出器としては、初のRoHS対応製品です。

この製品群は、分光学の新しい展望を開くものです。

RoHS完全対応

現在、広く使用されている赤外線検出器には、MCTやPbS/PbSeなど環境規制物質を含む製品があります。

MCT化合物には多くの利点がありますが、一部の用途では、水銀、カドミウム、鉛を含む検出器は、

その毒性のために規範や指令(RoHSなど)によって市場から敬遠されつつあります。



A3B5半導体は、光検出器の製造においてHgCdTeやPbSeに代わる有力な候補です。

VIGO Photonics社では、長年にわたる集中的な研究開発を経て、InAs/InAsSb超格子吸収体を用いた複雑なヘテロ構造に基づく、

第1世代の光導電体およびMWIRとLWIRの光起電力デバイスを発表する準備が整いました。

ラインナップ

モデル

素子面積

波長

冷却

レンズ

PVAS-5-0.1×0.1-TO39-NW-90

0.1×0.1 mm

1.6-6.2 µm

なし

なし

PVAS-2TE-5-0.1×0.1-TO8-wAl2O3-70 0.1×0.1 mm 1.7-5.8 µm 2段 なし
PCAS-2TE-9-0.1×0.1-TO8-wZnSeAR-70 0.1×0.1 mm 1.6-11.0 µm 2段 なし

PCAS-2TE-9-1×1AR-TO8-wZnSeAR-70

1×1 mm

ARコート付

2.0-11.0 µm

2段

なし

PCAS-3TE-9-0.1×0.1-TO8-wZnSeAR-70

0.1×0.1 mm

1.6-10.5 µm

3段

なし

PCAS-2TE-11-0.1×0.1-TO8-wZnSeAR-70

0.1×0.1 mm

1.6-12.0 µm

2段

なし

PCAS-3TE-12-0.1×0.1-TO8-wZnSeAR-70

0.1×0.1 mm

1.6-14.4 µm

3段

なし

PCIAS-3TE-12-1×1-TO8-wZnSeAR-36

1×1 mm

1.6-12.6 µm

3段

あり

PCAS-2TE-13-0.1×0.1-TO8-wZnSeAR-70

0.1×0.1 mm

1.6-15.0 µm

2段

なし



※詳細はメーカWebサイトをご覧いただくか、弊社までお気軽にお問合せください。

プリアンプ

型式をクリックするとデータシートをご覧いただけます。

プリアンプ

型式

特徴

オールインワンタイプ

AIP

TECコントローラ 一体型

設定調整可能タイプ

PIP

ゲイン、カットオフ周波数、冷却条件など調整可能

標準タイプ

MIP

標準的な汎用モデル

高速タイプ

FIP

最高1GHzの高速測定向け

小型タイプ

SIP

組込向け小型モデル、ゲイン調整ねじ付タイプあり

アクセサリ

TECコントローラ

TECコントローラ用 ソフトウェア

VIGO System MCTセンサ HgCdTe TECコントローラー

PTCC-01シリーズ

【データシート】

Smart Manager

【簡易マニュアル】

【無料ダウンロード(VIGO Webサイト)】

プリアンプ電源

スタンド、ホルダ、SIP用ヒートシンク

PPS-03シリーズ

【データシート】

DRB-2、MHS-2、DH-2、MH-1、OTA

【データシート】



技術情報

・各センサシリーズの特徴

・仕様の用語説明

・センサパッケージの紹介

・ペルチェ冷却について

・ヒートシンクについて

・固浸レンズについて

・使用環境、保管環境、レーザ損傷閾値などについて
