高耐久 PbS/PbSeセンサ [trinamiX]（1~3/1~5µm）
trinamiX GmbH社について
trinamiX GmbHは独国Ludwigshafen に本社を置き、世界最大の化学会社BASF SEの完全子会社として2015年に設立されました。
化学、物理学、材料科学、工学など、様々な分野の専門家で構成されており、高性能、高品質の赤外線センサを、幅広い用途向けに提供しています。
当社は、TÜVPROFiCERTのDIN EN ISO 9001：2015の認証を取得しています。

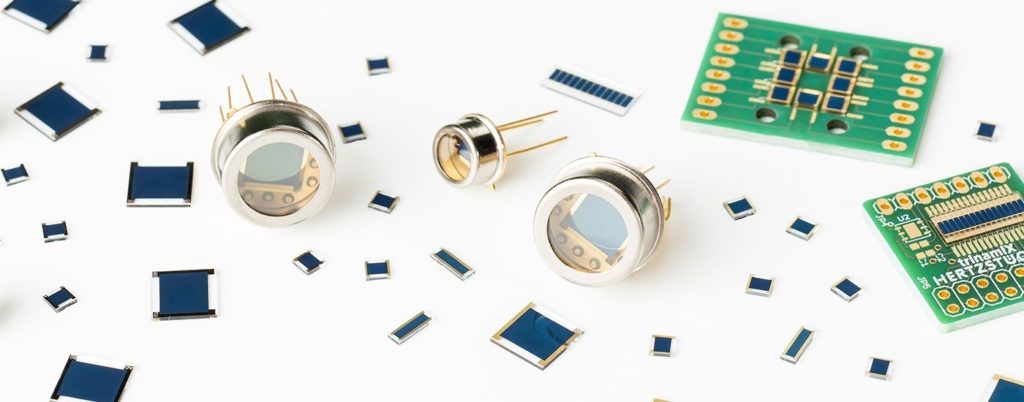

薄膜封止ベアチップPbS/PbSeセンサ Hertzstück™
幅広いアプリケーション
- 水分検知
製造および製造環境における水分レベルの測定
- 火炎制御
赤外線放射を検知し、バーナーが正しく機能していることを確認
- ガス検知
様々なガスの有無および濃度を測定し、漏洩検知や濃度管理
- 火花検出
火花を検出し、機器や工場での火災を予防
- 分光法
様々な産業分野における品質管理および工程監視
シングルピクセル（単素子センサ）
- シングルピクセル（単素子センサ） 【素子面積：0.5mm□-10mm□】
 |

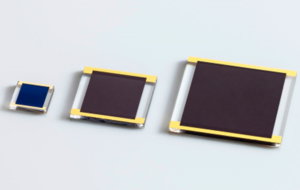

●ベアチップパッケージ● ・薄型のベアチップで優れた安定性を実現 水分や酸素などの環境に影響されにくく、劣化が抑制されます。 ・自動組み立てに最適なサイズ・形状 多くの適用製品を小型化でき、組み立てコストを削減に貢献します。 標準受光エリア寸法は、0.5×0.5mm²から最大10x10mm²です。 |
スペックシート：【PbS】シングルPbS_ベアチップ_trinamiX 【PbSe】シングルPbSe_ベアチップ_trinamiX
 |

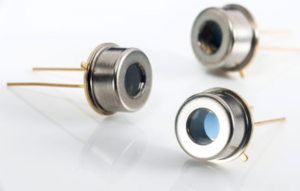

●TOパッケージ● ・より長寿命を実現した二重保護パッケージ TOパッケージに加えチップ上に直接処理された薄膜封止技術よって 二重に保護される、現在特許出願中のTOパッケージモデルです。 ・室温でも高い比検出能力を実現 水分、ガス検知、分光分析、火花検知、火炎制御、化学分析など、 安全性が重要な用途の信頼性を高めます。 |
スペックシート：【PbS】シングルPbS_TOパッケージ_trinamiX 【PbSe】シングルPbSe_TOパッケージ_trinamiX

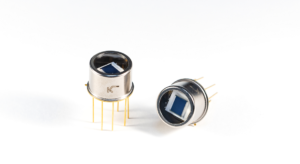

浜松ホトニクス社製品 ピンコンパチ品
- 浜松ホトニクス株式会社製PbS/PbSeセンサのピンコンパチ製品もございます。
|
|
型式 |
寸法外形 |
冷却 |
素子有効面積 [mm x mm] |
浜松ホトニクス様製品 |
|
PbS |
PbS050040TO81TEC |
Type 1 |
TEC 1段冷却 |
4×5 |
P2532-01 |
|
PbS050040TO82TEC |
Type 2 |
TEC 2段冷却 |
P2682-01 |
||
|
PbS050050TO81TEC |
Type 1 |
TEC 1段冷却 |
5×5 |
|
|
|
PbS050050TO82TEC |
Type 2 |
TEC 2段冷却 |
|
||
|
PbSe |
PbSe020020TO81TEC |
Type 1 |
TEC 1段冷却 |
2×2 |
P9696-102 |
|
P2038-02 |
|||||
|
PbSe020020TO82TEC |
Type 2 |
TEC 2段冷却 |
P9696-202 |
||
|
P2680-02 |
|||||
|
PbSe030030TO81TEC |
Type 1 |
TEC 1段冷却 |
3×3 |
P9696-103 |
|
|
P2038-03 |
|||||
|
PbSe030030TO82TEC |
Type 2 |
TEC 2段冷却 |
P9696-203 |
||
|
P2680-03 |
詳細はTEC付PbS/PbSeセンサ カタログ(英文)をご参照ください。

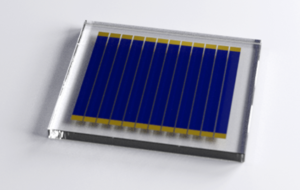

マルチピクセル（複素子センサ）
- マルチシングルピクセル（複素子センサ）【2-8ピクセル】
スペックシート：【PbS】マルチシングルPbS_trinamiX 【PbSe】マルチシングルPbSe_trinamiX

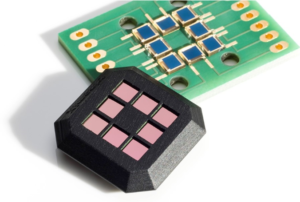

- マルチピクセル（複素子センサ）【2-16ピクセル】
スペックシート：【PbS】マルチピクセルPbS_trinamiX 【PbSe】マルチピクセルPbSe_trinamiX

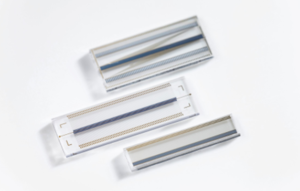

- リニアアレイ（最大512ピクセル）
スペックシート：【PbS】リニアアレイPbS_ベアチップ_trinamiX 【PbSe】リニアアレイPbS_ベアチップ_trinamiX
アクセサリ
開発をサポートする評価キットや光学フィルタなどをご用意しております。
 |
 |
|
|

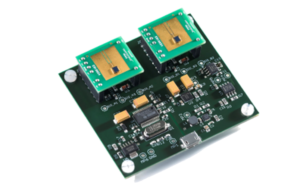

シングルピクセル評価キット USBでPCから給電可能、解析ソフトウェア付 |

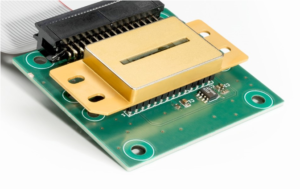

PbS（1-3μm)リニアアレイモジュール(256ピクセル） ＊写真は評価キット付き |
マルチシングルピクセル（8チャネル） バンドパスフィルタホルダオプション |
