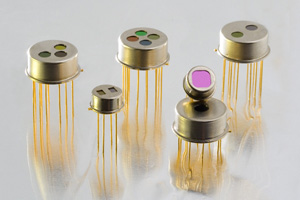

InfraTec社製高速・高感度焦電センサー

ドイツInfraTec社の焦電センサ。一般的な焦電センサとは異なり高速・高感度です。
波長可変フィルタ(FPF)つきモデル、同一光軸型複素子モデルなど、最先端の技術に支えられた高機能製品です。

詳細な仕様はInfraTec社サイトをご参照ください

特長

1チャンネル標準センサ
NDIRガス分析、炎検知、赤外放射測定に。N2ガス封入。TO-18又はTO-39パッケージ。
オプション：温度補償、内蔵JFET又はCMOS OpAmp、振動対策
1チャンネル高機能センサ
高速、高感度、high modulation frequency range
TO-8又はTO-39パッケージ。メタルブラックコーティング。
マルチチャンネルセンサ
2ch、3ch又は4chセンサ。複数の対象の同時検知が必要なガス分析や炎検知に。
高性能センサ。振動対策済。温度補償、内蔵JFET又はOpAmpのオプションあり。TO-8又はTO-39パッケージ入り。
内蔵ビームスプリッターオプションを使えば、細いビームでのマルチチャンネル計測が可能。窓サイズが小さく付着不純物の影響も最小限にとどめます。
測定波長可変型センサ
電圧の調節だけで広い波長帯域を連続的に測定できる、ファブリペローフィルタ付きセンサ。小型なので持ち運びも容易です。
簡易分光器としてもお使い頂ける、評価キットもあり、デモやレンタルも可能です。
アレーセンサ
3x3のアレーセンサ。位置情報も含めた炎検知が可能。

■1チャンネル標準センサ

型番	ハウジング	ch数	開口 mm	出力形式 (電流/ 電圧)	JFET 又は OpAmp	温度補償	振動対策	D()	備考
LIE-200	TO18	1	ø2.3	CM	JFET	no	no	0.33
LIE-201	TO18	1	ø2.3	CM	none	no	no
LIE-202	TO18	1	ø2.3	VM	JFET	no	no	3.0
LIE-216	TO18	1	ø2.3	VM	JFET	yes	no	2.4
LIE-235	TO39-4	1	5.0 x 5.0	CM	OpAmp	yes	no	1.9
LIE-241	TO39-4	1	5.0 x 5.0	CM	OpAmp	no	no	1.6
LIE-245	TO39-4	1	5.0 x 5.0	CM	OpAmp	yes	no	1.4
LIE-251	TO39-4	1	5.0 x 5.0	CM	OpAmp	no	no	0.76
LIE-302	TO39-3	1	5.0 x 5.0	VM	JFET	no	no	4.0
LIE-316	TO39-3	1	5.0 x 5.0	VM	JFET	yes	no	2.3
LME-300	TO39-4	1	5.0 x 5.0	CM	JFET	no	yes	3.0
LME-301	TO39-3	1	5.0 x 5.0	CM	none	no	yes
LME-302	TO39-3	1	5.0 x 5.0	VM	JFET	no	yes	4.5
LME-304	TO39-3	1	5.0 x 5.0	VM	JFET	no	yes	1.4	cost-efficient, alternative to LME-316
LME-316	TO39-3	1	5.0 x 5.0	VM	JFET	yes	yes	2.5
LME-335	TO39-4	1	5.0 x 5.0	CM	OpAmp	yes	yes	4.5
LME-341	TO39-4	1	5.0 x 5.0	CM	OpAmp	no	yes	2.6
LME-345	TO39-4	1	5.0 x 5.0	CM	OpAmp	yes	yes	2.6
LME-351	TO39-4	1	5.0 x 5.0	CM	OpAmp	no	yes	1.6
LME-500	TO39-4	1	5.0 x 5.0	CM	JFET	no	yes	3.3
LME-501	TO39-3	1	5.0 x 5.0	CM	none	no	yes
LME-502	TO39-3	1	5.0 x 5.0	VM	JFET	no	yes	3.7
LME-541	TO39-4	1	5.0 x 5.0	CM	OpAmp	no	yes	3.4
LME-551	TO39-4	1	5.0 x 5.0	CM	OpAmp	no	yes	1.6

*(500K,10Hz,1Hz,25℃,without window) [10E+8cmHz^1/2/W]

■1チャンネル高機能センサ

型番	ハウジング	ch数	開口 mm	出力形式 (電流/ 電圧)	JFET 又は OpAmp	温度補償	振動対策	D(1)	備考
LIE-312	TO39-3	1	φ5.0	VM	JFET	no	no	4.9	1Hz ... 4kHz, metal black
LIE-312f	TO39-3	1	φ5.0	VM	JFET	no	no	2.7	10Hz ... 4kHz, metal black
LIE-329	TO8-12	1	φ9.5	CM	none	no	no		1Hz ... 4kHz, polymer black
LIE-332	TO39-3	1	φ5.0	VM	JFET	no	no	3.7	1Hz ... 4kHz, metal black
LIE-332f	TO39-3	1	φ5.0	VM	JFET	no	no	2.0	10Hz ... 4kHz, metal black
LIE-382	TO39-4	1	5.0 x 5.0	CM	OpAmp	no	no	0.068	advanced TIA: 1 Hz ... 5 kHz, time response flat 1 Hz ... 3 kHz
LME-337	TO39-4	1	5.0 x 5.0	CM	OpAmp	yes	yes	3.7	very high gain, 1Hz ... 100Hz
LME-353	TO39-4	1	5.0 x 5.0	CM	OpAmp	no	yes	1.6(*2)	medium gain,1Hz ... 1kHz
LME-392	TO39-4	1	5.0 x 5.0	CM	OpAmp	no	yes	0.86(*2)	medium gain, 1Hz ... 750Hz
LME-553	TO39-4	1	5.0 x 5.0	CM	OpAmp	no	yes	1.1(*2)	medium gain, 1Hz ... 1kHz

*1(500K, 10Hz, 1Hz, 25℃, without window) [10E+8cmHz^1/2/W]
*2(500K, 100Hz, 1Hz, 25℃, without window) [10E+8cmHz^1/2/W]

■マルチチャンネルセンサ

型番	ハウジング	ch数	開口 mm	出力形式 (電流/ 電圧)	JFET 又は OpAmp	温度補償	振動対策	D()	備考
LIM-011	TO8-12	4	φ2.5	VM	JFET	no	no	0.78	Beamsplitter
LIM-012	TO8-12	2	φ2.5	VM	JFET	no	no	1.6	Beamsplitter
LIM-032	TO39-4	2	2.8 x 2.8	VM	JFET	no	no	2.1	Beamsplitter
LIM-052	TO8-8	2	2.8 x 2.8	CM	OpAmp	no	no	0.7	Beamsplitter
LIM-054	TO8-8	4	2.8 x 2.8	CM	OpAmp	no	no	0.35	Beamsplitter
LIM-114	TO8-12	4	φ3.5	VM	JFET	no	no	4.2
LIM-122	TO39-4	2	2.7 x 1.8	VM	JFET	no	no	2.7
LIM-152	TO-39	2	2.7 x 1.8	VM	JFET	no	no	0.68	cost-effective, alternative to LIM-252
LIM-162	TO39-5	2	2.7 x 1.8	CM	OpAmp	no	no	1.8
LIM-212	TO8-12	2	φ3.5	CM	JFET	yes	no	2.5
LIM-214	TO8-12	4	φ3.5	VM	JFET	yes	no	2.5
LIM-222	TO39-4	2	2.7 x 1.8	VM	JFET	yes	no	2.5
LIM-252	TO39-4	2	2.7 x 1.8	VM	JFET	yes	no	1.7	high FOV version of the LIM-222
LIM-253	TO39-5	3	φ2.5	VM	JFET	yes	no	1.8
LIM-262	TO39-5	2	2.7 x 1.8	CM	OpAmp	yes	no	2.5
LIM-314	TO8-12	4	φ3.5	VM	JFET	yes	no	2.1
LMM-242	TO8-8	2	φ3.5	CM	OpAmp	yes	yes	4.0
LMM-244	TO8-8	4	φ3.5	CM	OpAmp	yes	yes	4.0

*(500K, 10Hz, 1Hz, 25℃, without window) [10E+8 cmHz^1/2/W]

■測定波長可変型センサ

型番	ハウジング	ch数	開口 mm	出力形式 (電流/ 電圧)	JFET 又は OpAmp	温度補償	振動対策	D(1)
LFP-3041L-337	TO8-12	tunable	φ1.9	CM	OpAmp	yes	yes	0.08(*2)
LFP-3950L-337	TO8-12	tunable	φ1.9	CM	OpAmp	yes	yes	0.065(*2)
LFP-80105-337	【近日発売】8～10.5μm帯の長波長用モデル。大半のフロンガスの吸収帯をカバーします。
測定波長可変型焦電センサ評価キット USB接続方式の測定波長可変型焦電センサ評価キットです。面倒な回路作成をすることなく、入荷後すぐに評価や分光計測を行うことができます。光源とフィルタの駆動用回路基板に、専用の光源、センサ1個、駆動・分析用ソフトウェアが付属。 PC（Windows 2000,XP又はVista）と12VDC電源アダプターは別売りとなります。実機によるデモやレンタルサービスもございます。お気軽にお問合せ下さい。
