Cal-Sensors社製 熱型赤外パルス光源
Cal-Sensors社製の赤外パルス光源は高い安定性を誇る最高水準の赤外光源です。放射スペクトル分布は黒体に近似し、紫外から遠赤外まで幅広い波長域の光を放射します。
標準タイプのSVFシリーズは、3種類のオプションから窓をお選びいただくことで、希望の波長域の光だけを抽出することができます。フィラメント背面には放物面反射ミラーが内蔵され、ビームをほぼ平行・均一にします。オプションの楕円ミラーにより、ファイバーへの集光も効率よく行うことができます。
同社の技術はPbS、PbSeセンサの世界的メーカーとしても高い評価を受けており、常に新たな製品を生み出し続けています。新しく発売された、パルス駆動回路付高速パルス光源、PIRE+シリーズは、200Hzまでの高速パルス発光が可能です。
SFシリーズは窓とミラーが無く、低価格で量産に向いています。
特長
- 堅牢な構造
- 高い放射率(0.88)
- 低価格
- 幅広い発光波長域(紫外～遠赤外)
- スペースをとらない小型パッケージ
- 低消費電力
アプリケーション
- NDIRガス分析
(HC、CO、CO2、NOx、NH3、SO2、SF6、麻酔ガス、冷媒ガス等)
仕様
共通仕様- 放射率0.88
- フィラメント温度約727℃
| 型名 | パルスレート(Duty50％時) | 最大入力 電力 |
ウィンドウ | 放物面反射 ミラー |
ハウジング | データシート・ 図面・商品画像 |
|---|---|---|---|---|---|---|
| SVF230-5M2 | 15Hz | 0.88W | サファイア | 有り | TO-5 |  (データシート・116KB) (図面・10KB、単位インチ)
|
| SVF230-5M3 | CaF2 | |||||
| SVF230-5M8 | ZnSe | |||||
| SVF350-5M2 | 10Hz | 1.09W | サファイア | |||
| SVF350-5M3 | CaF2 | |||||
| SVF350-5M8 | ZnSe | |||||

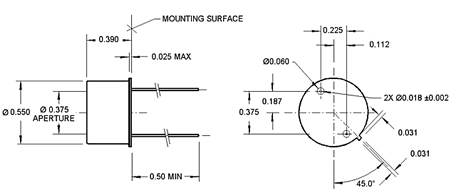

| SVF360-8M2 | 7Hz | 2.3W | サファイア | TO-8 | (データシート・43KB) 注：SVF350のTO-8パッケージ品は特注品です。  (図面・24KB、単位インチ)
|
|
| SVF360-8M3 | CaF2 | |||||
| SVF360-8M8 | ZnSe | |||||

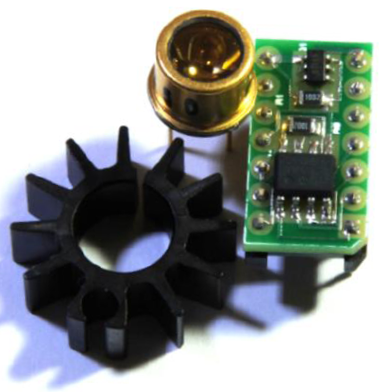

| PIRE+ 駆動回路付高速モデル |
180Hz (Max200Hz) |
2.64W | サファイア | TO-5 | (データシート・402KB) (商品画像・255KB)
|
|

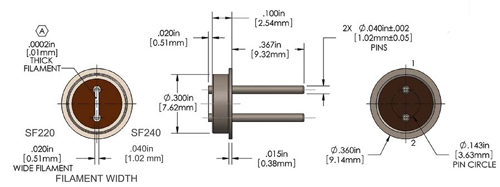

| SF220-5M 窓・ミラー無し低価格モデル |
11Hz | 0.46W | 無し | 無し | TO-5 (ヘッダのみ。 キャップ無し) |
(データシート：SF220-5M,16KB) (データシート：SF240-5M,17KB) (データシート：SF260-5M,63KB)  (図面、49.2KB) (商品画像、16.9KB)
|
| SF240-5M 窓・ミラー無し低価格モデル |
10Hz | 0.83W | ||||
| SF260-5M 窓・ミラー無し低価格モデル |
- | 0.95W |
