NDIRガス測定モジュール

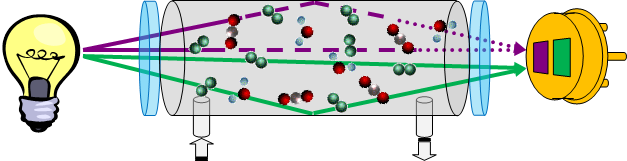

NDIR MODUL FLOW画像
購入時には既に濃度の較正が取られており、メーカー指定の環境条件を再現すればすぐに計測を開始できる、ガス測定装置を作成する際に便利なOEMモジュールです。ガス漏洩の警報装置や安全装置への適用、工業用ガスの濃度管理、換気システムへの導入など、各種の市場に導引するための開発期間を大幅に短縮してくれる可能性を模索できます。 ガス種・濃度範囲・環境条件が希望に合わない場合には、改めて特注に依るカスタマイズを行うことも可能な場合がありますので、ご相談ください(実現可否、最小個数など事前に要相談)。 お問合せ

シリーズと特徴

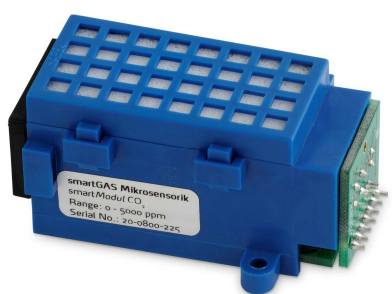

拡散タイプ

↑拡散タイプ

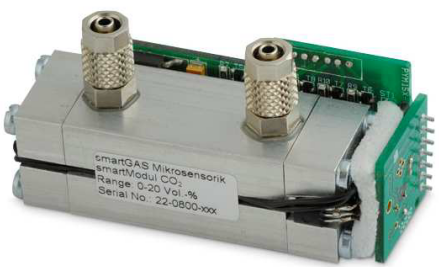

通気タイプ

↑通気タイプ

●Smart Moduleシリーズ

  • 電気的・物理的なインタフェースを共通化させて多種のガスモニタを行えるようなコンセプトのシリーズ
  • 安定性の高い光源と感度の高いセンサを組合せ、更に参照波長も含めたDualセンサがメインなので高感度・高精度・高信頼性が期待できる
  • 可燃性ガスを対象にしている製品の場合、防爆性能を高めたオプションの紹介ができる場合もあり(但し公的な認証は得ていない)
LEDベース

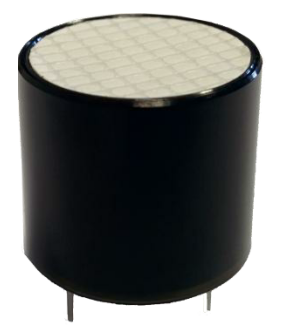

●LEDベースの省電力シリーズ

  • CO2のみに特化しているが、低消費電力のLEDと完全受動型PDをそれぞれ1つだけ用いて省電力に特化したシリーズ
  • 環境温度に強く長寿命のLEDとPDを採用しているため、想定環境条件以内ならば経年変化も小さく長期的に使用可能
  • 将来的には可燃ガス系(HC、Hydro-carbon系)への拡張も予定している

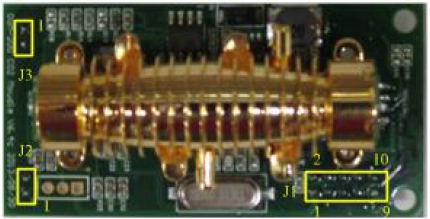

その他

●その他

  • CO2モニタはそれ以外にも複数の選択肢があり、低価格路線の製品紹介も可能です。 お気軽にご相談ください

選定の手引き

●ガス流での区別

  • 拡散タイプ
    • 室内換気やビニルハウス内の濃度管理などの空間におけるガス濃度のモニタリングや、漏洩可能性のある箇所の近くに設置して検出を行うタイプ
    • ガスが自ら拡散していく状況をモニタするためこの名称
    • 比較的幅広い測定条件が考えられるため、耐環境性能はそれなりに持つが測定性能や測定分解能は低めになることが多い
  • 通気タイプ
    • ガスのinlet/outletを持って特定のセル内を通気させるタイプの装置で、供給や排気の配管からバイパスして使用したり、吸気システムを持つ測定装置に組み込んだりするもの
    • ある程度環境を整えた状態で使用することを前提にしているのでユーザー側の調整が必要になることが多いが、目的として工業的な精度を要求されるため比較的高精度・高信頼性が期待できる

●信号出力での区別

  • デジタルタイプ
    • メーカーに依ってプロトコルは異なるが、主にRS232インタフェースやUSBによるUART通信やModBus通信が出来るもの
    • PCのハイパーターミナル機能を用いてのデータ取得が出来るが、製品に依っては専用PCソフトでより高度なデータ収集が出来るものもある
  • アナログタイプ
    • メーカーに依るがデジタル出力のものを単にアナログ出力にしているだけの製品もあるので、アナログであることのメリットは出力インタフェースのみ
    • 0-20mA、4-20mAなどの出力形態が選択可能

●オプション ※紹介しているシリーズ中でも選択可否の差はあるので留意

  • 単独較正機能オプション:(別途基準ガスの用意は必要だが)ゼロ較正、Span較正を特別な装置を準備すること無く行えるような機能を追加するもの(Smart Moduleシリーズ、LED省電力シリーズ)
  • 通気オプション:安価な拡散タイプを簡易だが通気タイプに変換するためのキャップ状のものが選択できるシリーズあり(LED省電力シリーズ)
  • スリープモードオプション:スパンを事前に決めておき、定期的に短時間だけ起動するようなオプションを追加して、更に省電力化を進めるオプション(LED省電力シリーズ)
  • タブレット通信オプション:一般のAndroid端末でデータがすぐに確認できるような通信オプションを付与することが可能(Smart Moduleシリーズ)

ガス種と対応濃度リスト

●工業用ガス

ガス種名称 組成式 濃度範囲 BG 代表的な用途
アセチレン C2H2 0~2.3%Vol Air バーナー用供給時漏洩検出
亜硫酸ガス SO2 0~2000ppm Air 排ガス管理
一酸化炭素 CO 0~100%Vol
0~10%Vol
0~2%Vol
0~2000ppml
全てN2 工業用材料ガス


不完全燃焼などの中毒警報
エチレン C2H4 0~2.4%Vol Air 果実熟成ホルモンの濃度管理
二酸化炭素 CO2 0~100%Vol
0~100%Vol
0~50%Vol
0~20%Vol
0~10%Vol
0~5%Vol
0~1%Vol
0~5000ppm
0~2000ppm
0~1000ppm
N2
メタン
メタン
N2
N2
N2
N2
N2
N2
N2
工業用材料ガス
バイオ燃料生成時

促成栽培の濃度管理

冷媒R744

室内換気アラーム

屋外濃度監視
ノルマルブタン C4H10 0~100%Vol
0~1.4%Vol
全てAir 工業用材料ガス
燃料ガス、冷媒R600
フッ化スルフリル SO2F2 0~100ppm N2 木材燻蒸、害虫駆除
プロパン C3H8 0~100%Vol
0~1.7%Vol
全てAir 工業用材料ガス
燃料ガス、冷媒R290
メタン CH4 0~100%Vol
0~100%Vol
0~50%Vol
0~4.4%Vol
Air
CO2
CO2
Air
工業用材料ガス
バイオ燃料生成時

燃料ガス
六フッ化硫黄 SF6 0~2000ppm Air

●フロン・冷媒系

ガス種名称 組成式 濃度範囲 BG 備考
R22 CHClF2 0~2000ppm
0~1000ppm
Air 混合ガスの組成パーセンテージの前にチルダ(~)が付いているものは温度などに依って組成割合が変わるもので、記載の数値は最大値のみ抜粋している
R123 CHCl2CF3
R125 C2HF5
R134a C2H2F4
R404a 44% R125
4% R134a
52% R143a
R407a ~22% R32
~42% R125
~42% R134a
R407c 23% R32
25% R125
52% R134a
R410a 50% R32
50% R125
R507 ~50.5% R125
~50.5% R143a
R1234yf C3H2F4

使用上の注意

  • これらのガスモニタモジュールには、測定ガス中の物理的なコンタミ(粉塵、水滴など)や水分混入(結露原因)を排除する機能は無いため、これらが懸念される環境ではユーザー側で用意すること
  • またSmart Moduleシリーズは内部に使用されている光学部品の一部が消耗品扱いとなるため、製品ごとの寿命について事前に確認のこと

その他資料

PDFカタログNDIRの原理を簡単に説明した資料
