赤外ビュワー
赤外ビュワーは光電子増倍管を用いて近赤外を可視化する装置です。
近赤外レーザーの光軸調整、LEDの照射スポット確認のほか、夜間の監視・観察、美術品の非破壊検査、犯罪科学捜査、半導体にも用いられます。
ABRIS-M1300、ABRIS-M1700はデモ機のレンタルサービスもございます。お気軽にお問合せ下さい。
お問合せ
用途
- 近赤外レーザー光軸調整・照射位置確認
- 美術品・犯罪資料の非破壊検査（赤外投光器と可視カットフィルタが必要）
- UV波長帯でのアプリケーション
- エキシマレーザー等UVレーザー用途
- UV波長帯での分析・観察用途
- UV lithography fingerprint application and analysis
- 液晶ディスプレイアニーリング
- Si、GaAsウエハの表面検査（顕微鏡用アダプタ使用）
仕様
| 品名 | ABRIS-M1300 | ABRIS-M1700 | ABRIS-M2000 | |||
|---|---|---|---|---|---|---|
| Version | 1 | 2 | 1 | 2 | 1 | 2 |
| 感度波長 | ～1300nm | ～1700nm | ～2000nm | |||
| 視野角 | 40度 | 20度 | 40度 | 20度 | 40度 | 20度 |
| 倍率 | 1倍 | 2倍 | 1倍 | 2倍 | 1倍 | 2倍 |
| 重量 | 0.38kg | 0.42kg | 0.38kg | 0.42kg | 0.38kg | 0.42kg |
| 対物レンズ | Version 1： F1.4/26 mm, without iris, Version 2： F2/50 mm, with iris | |||||
| 解像度 | 20°, 60 lp/mm（center） | |||||
| 焦点距離 | 0.15 m to inf. | |||||
| バッテリー | 1.5 V "AAA" type | |||||
| バッテリー寿命 | 35時間（連続使用） | |||||
| 外部入力電圧 | DC 3 V, 20 mA max.,from external power supply | |||||
| 温度範囲 | -10 to 40 ℃ | |||||
| 寸法 | Version 1： 155 mm x 78 mm x 55 mm, Version 2： 220 mm x 78 mm x 55 mm | |||||

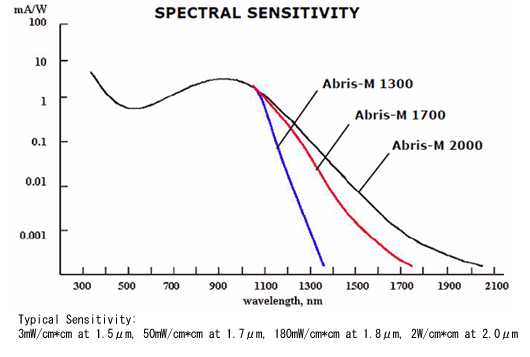

| 分光感度スペクトル | 下図 | |||||
| 感度（典型値） | 3 mW/cm2 @ 1.5 μm, 50 mW/cm2 @ 1.7 μm, 180 mW/cm2 @ 1.8 μm, 2 W/cm2 @ 2.0 μm | |||||
