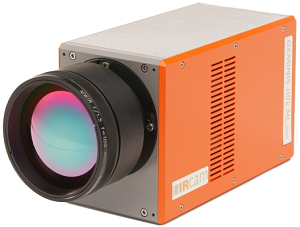

冷却赤外線2波長カメラGEMINIS 110k ML/372k ML/110k MM

高性能、多機能、高速赤外線カメラを展開するドイツIRCAM社の2波長冷却カメラGEMINISシリーズです。

1センサ上に中赤外領域に感度がある層と遠赤外領域に感度がある層をサンドイッチ状に重ね、1つのセンサで2つの波長に感度のあるカメラを実現しました。高感度冷却MCTを搭載した640x512画素の高画質タイプ、384x288画素のQWIPセンサを搭載したミドルクラスタイプ、中赤外域で2領域に感度があるSuperlatticeの3種類のラインナップを用意しています。

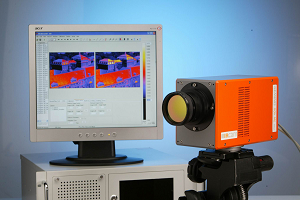

カメラリンクやギガビットイーサーネットからのデジタル画像出力で、パソコン上でクリアな熱画像がご覧になれます。2波長の映像をリアルタイムに重ね合わせ、熱画像としての白黒諧調 + 光としての中赤外や遠赤外域に特徴的な信号を色付けし、より識別しやすくしています。

防衛・宇宙などハイエンドアプリケーションに最適です。

特長 | アプリケーション | システム例・関連製品 | 仕様 | 赤外カメラ・サーモグラフィー製品一覧

特長

2波長感度
(中赤外/遠赤外・中赤外/中赤外)
2波長画像表示機能
2波長重ね合わせ機能
画素数256x256 / 640x512の2タイプ
ギガビットイーサネット
プロ用測定インターフェース

アプリケーション

広域監視
航空機(機体+エンジン噴射CO2吸収)観察
材料解析、不良検知
ガス可視化
各種研究用途

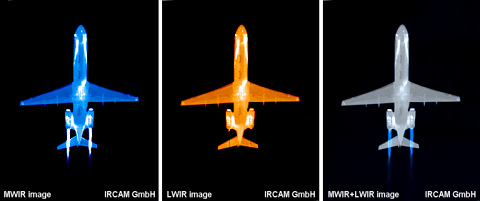

MWIR (左)、LWIR (中)、重ね合わせ(MW + LW) (右)

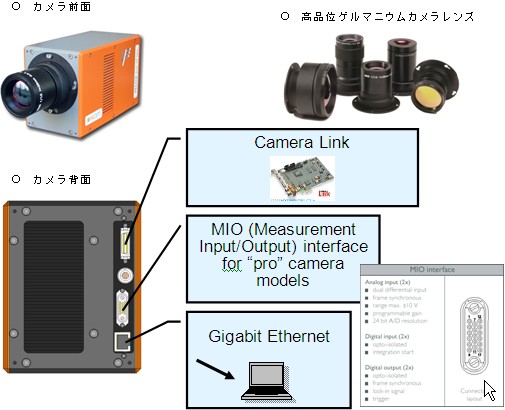

システム例・関連製品

高品位ゲルマニウムカメラレンズ
Camera Link
MIO (Measurement Input/Output) interface for 'pro' camera models
Gigabit Ethernet

仕様

	GEMINIS 110k ML	GEMINIS 327k ML	GEMINIS 110k MM
イメージセンサ	QWIP	MCT	SuperLattice
画素数	384x288	640x512	384x288
感度波長	4.4～5.4μm, 7.8～8.8μm	3.7～5μm, 8～9.4μm	3～4μm, 4～5μm
感度NETD	25mK	25mK(MW), 37mK(LW)	30mK
フルフレームレート	310Hz	120Hz	310Hz
最高フレームレート	調整可能
データレート	131Mbyte/秒	150Mbyte/秒	131Mbyte/秒
ピクセルレート	2x34Mbyte/秒	2x39Mbyte/秒	2x34Mbyte/秒
積算時間	1μ～13m秒	1μ～3m秒	1μ～13m秒
A/D分解能	14bit
出力I/F	カメラリンク
オプションI/F	温度解析、ロックインI/O
使用環境温度	0～45℃
その他オプション	フィルタホイール、各種交換レンズ、ロックインソフトウェアなど
