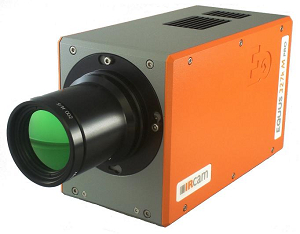

高品位冷却赤外線カメラ EQUUS 81k/110k/327k

高性能、多機能、高速赤外線カメラを展開するドイツIRCAM社の冷却カメラEquusシリーズです。

ラインナップ中で最も拡張性、選択性の高いカメラで、高速性、波長感度、画素数など様々な組み合わせが可能です。1.5～5μm、3.4～5μm、8～9.4μm、8～10.2μm(～11.5μm:オプション)など様々な波長に8万1千画素、11万画素、32万7千画素の3種類を選択し標準で計11種類選択できます。

カメラリンクからのデジタル画像出力で、パソコン上でクリアな熱画像がご覧になれます。オプションでロックイン機能、温度測定機能、ギガビットイーサーネットインターフェース、フィルターホイールなど様々な機能を追加することが可能です。

太陽電池パネルの欠陥検知、鉄鋼プロセス解析、金型測定など各種の解析用途に最適です。

特長 | アプリケーション | 仕様 | 赤外カメラ・サーモグラフィー製品一覧

特長

高速100Hz@640x512画素フルフレームレート
カメラリンクデジタル出力解析
ギガビットイーサネット
プロ用ロックインインターフェース
マルチウインドウ高機能解析ソフト
フィルタホイール内部搭載
画素数 320x256 / 384x288 / 640x512 の3タイプ
高感度NETD: 20mK～
幅広い高品位カメラレンズラインナップ

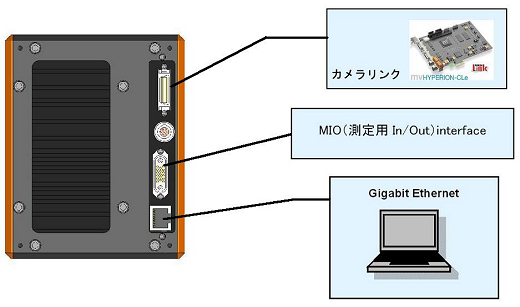

画像&解析インターフェース

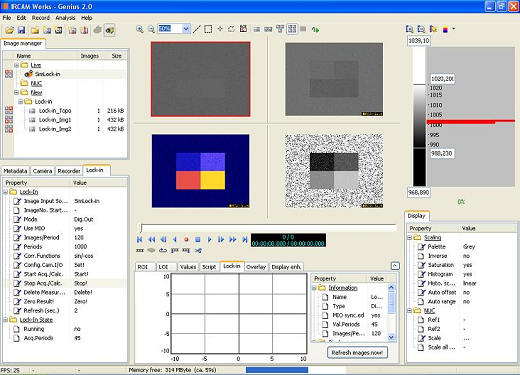

解析ソフトウェアIRCAM Works

アプリケーション

太陽電池不良解析 (ロックイン)
上空・海上での識別 (超長波長)
生体解析 (ロックイン)
ガス・ノズル噴射視認 (フィルタOP)
その他微小温度変化撮影用途

仕様

EQUUS 81k/110k Series Specifications
機種名EQUUS	81k N	81k SM	81k M	110k M	110k L QW
イメージセンサ	InGaAs	InSb		MCT	QWIP
画素数	320x256			384x288
感度波長	0.9～1.7μm	1.5～5μm	3～5μm	3.7～5μm	8～9μm
感度NETD	N/A	20mK			25mK
フルフレームレート	346Hz	386Hz		300Hz	360Hz
最高フレームレート	15.6kHz	3.3kHz		N/A	31kHz
データレート	54.1Mbyte/秒	60.3Mbyte/秒		63.3Mbyte/秒	54.8Mbyte/秒
ピクセルレート	28.3M素子/秒	31.6M素子/秒		33.2M素子/秒	28.7M素子/秒
積算時間	調整可能
A/D分解能	14bit
出力I/F	カメラリンク
オプションI/F	温度解析、ロックインI/O
使用環境温度	0～45℃
その他オプション	フィルタホイール、各種交換レンズ、ロックインソフトウェアなど

EQUUS 327k Series Specifications
機種名EQUUS	327k N	327k SM	327k M	327k M MCT	327k eL MCT	327k L MCT
イメージセンサ	InGaAs	InSb		MCT
画素数	640x512
感度波長	0.9～ 1.7μm	1.5～ 5μm	3.7～ 5μm		8～ 10.2μm	8～ 9.4μm
感度NETD	N/A	20mK
フルフレームレート	100Hz
最高フレームレート	14.1kHz	4.16kHz	3.25kHz(16x8), 947kHz(128x128)	調整可能
データレート	62.5Mbyte/秒
ピクセルレート	32.7M素子/秒
積算時間	5μ ～8m秒	0.6μ ～8m秒	0.6μ ～4m秒	調整可能
A/D分解能	14bit
出力I/F	カメラリンク
オプションI/F	温度解析、ロックインI/O
使用環境温度	0～45℃
その他オプション	フィルタホイール、各種交換レンズ、ロックインソフトウェアなど
