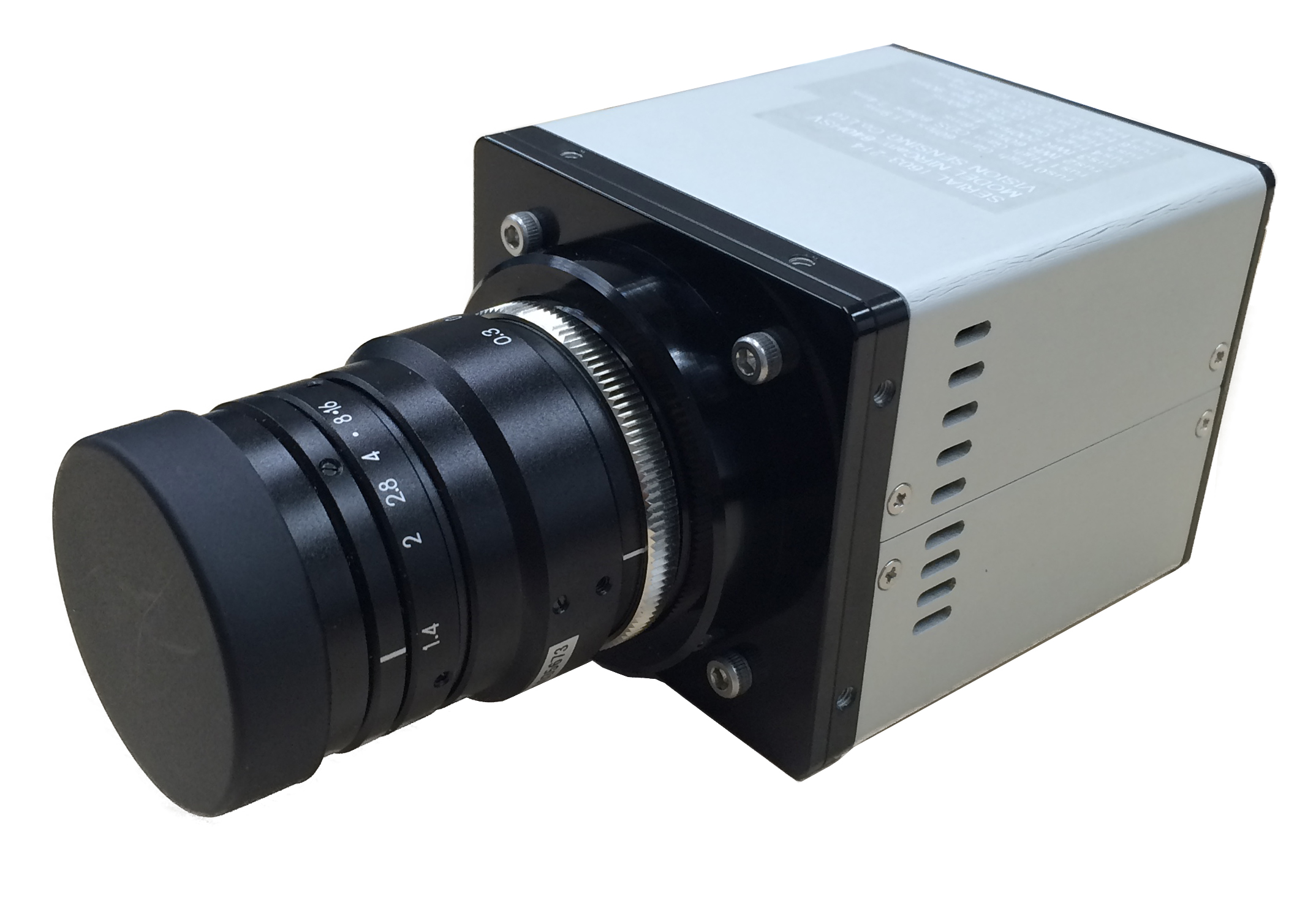

高感度InGaAsSWIRカメラNIRCam640HS

NIRCam

国内で入手可能な最高感度カメラ ※

SWIRカメラNIRCam640HSは、SCD社製InGaAs検出器(Cardinal)を採用しROICノイズを45e(CDS)に抑えた低ノイズ超高感度カメラです。 640x512、15μm画素、最大200Hz。可視~近赤外まで感度あり。

※ 自社調べ

特長

  • 高感度InGaAsアレイセンサ採用
  • 可視~近赤外までの広い感度を有す
  • 小型 VGA(640×512)、15μm画素
  • 高速測定に対応(最大200Hz)
  • 外部トリガ撮影可能
  • 付属ビュアーソフトで撮影環境に合わせて補正テーブル作成が可能
感度波長 NIRCam2

感度波長

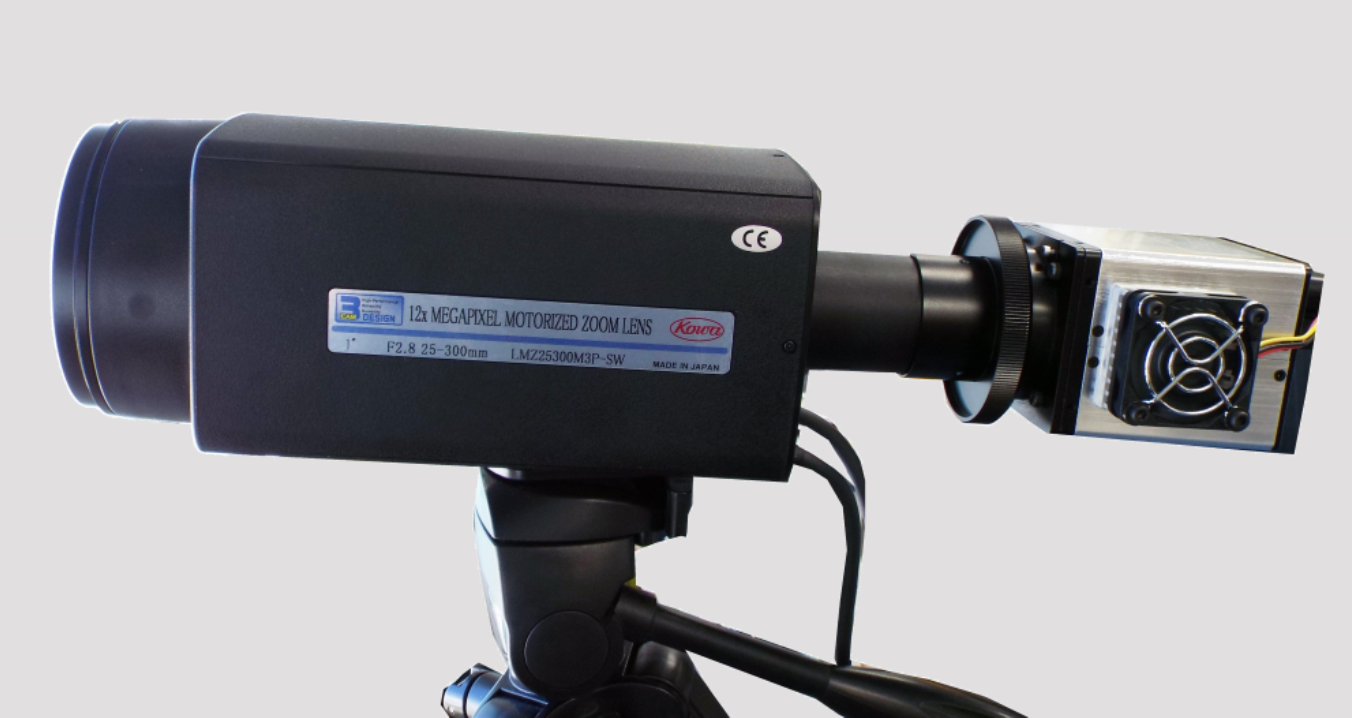

連続ズームレンズに搭載時



アプリケーション

  • 高感度監視カメラ
  • 水分検出
  • 材料透過識別検査・鑑定(薬品・果物・食品)
  • シリコンウエハ透過検査
  • 近赤外レーザー検出
  • 高温温度測定
  • 研究・開発
半田ごて  水と油

半田ごて

水と油

30倍ズーム

30倍ズーム

仕様


項目仕様
センサInGaAsアレイセンサ(SCD社Cardinal640)
エリア有効画素数640×512ピクセル
ピクセルピッチ15μm/pixel(受光面サイズ:9.6mm×7.68mm)
感度波長帯域0.6~1.7μm(オプションで0.9~1.7μmも可能)
フレームレート・A/D分解能最高200フレーム/秒・12bit
露光時間1us~90msで可変(1usステップで設定可能)
ROICノイズハイゲイン:45e(CDS) ローゲイン:180e
光学フィルタ25.4mm径のフィルタを装着可能(レンズ-センサ間に挿入)
画像出力インターフェイスCameraLink Base Configuration×2TAP、コネクタ:SDR
制御用インターフェイスRS-232C(CameraLink経由)
電源電圧:DC12V±1V
使用温度-10~+50℃(結露なきこと)
保存温度-25~+60℃(結露なきこと)
温度制御機能センサ内蔵ペルチェクーラーによるTEC搭載(-25~+70℃で可変)
外部トリガ機能フレーム同期・非同期トリガ撮像可能
レンズマウント標準:CマウントおよびM42マウント兼用
寸法W67mm×H61mm×D86.6mm(レンズ含まず)

上記仕様は予告無く変更する場合があります。
